Проект воздухоснабжения (ВС)

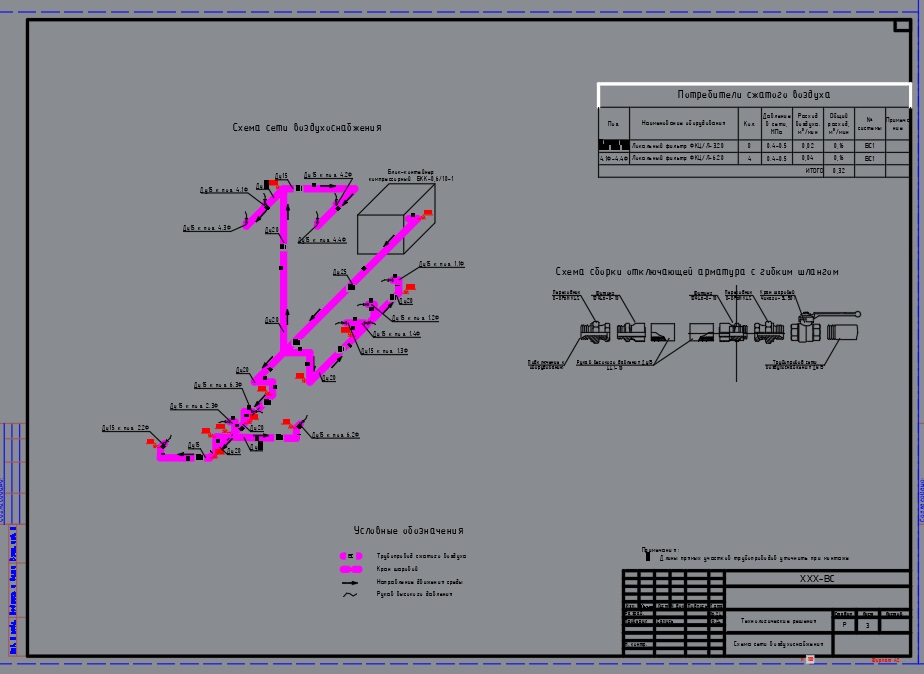

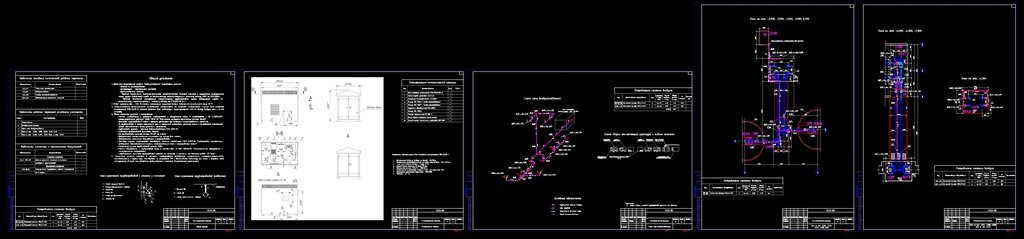

Проект воздухоснабжения ( рабочая документация) предприятия пищевой промышленности с модульной компрессорной станцией и разводкой сети трубопроводов сжатого воздуха. Сжатый воздух предназначен для продувки локальных фильтров

Общие указания

1. Проектная документация раздела "Воздухоснабжения" разработана согласно:
- задания на проектирование;
- архитектурно - строительных чертежей;
- технологического задания;
- "Правила безопасности взрывопожароопасных производственных объектов хранения и переработки растительного сырья» приказ Федеральной службы по экологическому, технологическому и атомному надзору №331 от 03.09.2020г.
- "Правила безопасной эксплуатации технологических трубопроводов» приказ Федеральной службы по экологическому, технологическому и атомному надзору от 21.12.2021 № 444".
2. Район строительства - ХХХ. Расчетная температура наружного воздуха (абсолютная минимальная) минус 38 °С.
3. Воздухоснабжение технологических потребителей предусмотрено от модульной компрессорной станции (блок-контейнер компрессорный БКК-0,6/10-1), которая отвечает всем необходимым характеристикам, как по объему воздуха, так и по его качеству.
4. Общие монтажные указания и эксплуатация:
- Монтаж, изготовление и крепление трубопроводов и оборудования вести в соответствии с СП 73.13330.2016 актуализированная редакция СНиПа 3.05.01-85 "Внутренние санитарно-технические системы зданий";
- Прокладка трубопроводов в плане и отметки уточняются при монтаже и согласовываются с проектом;
- На трубопроводах в местах пересечения стен и перекрытий установить стальные гильзы с последующим заполнением зазора стекловолокном, торцы уплотнить герметикам;
- Трубопроводы приняты - стальные водогазопроводные ГОСТ 3262-75;
- Соединение трубопроводов выполнять сваркой;
- Все трубопроводы окрасить эмалью ПФ-837 на 2 раза;
- Предусмотреть централизованное отключение при пожаре всех систем;
- Предусмотреть заземление оборудования и трубопроводов;
- Цветовую окраску трубопроводов производить согласно требованиям ГОСТ 14202-69 "Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки"
- Минимальный уклоны трубопроводов принять 0,005;
- Монтаж оборудования и трубопроводов вести в соответствии со СНиП 3.05.05-84 "Технологическое оборудование и технологические трубопроводы".
- Гидравлическое испытание трубопроводов провести на прочность и плотность при давлении равном 1.25 Рраб.
5. Технические решения, принятые в чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектной документацией мероприятий.
