Расчет системы воздухоснабжения машиностроительного завода

«БРАТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Кафедра промышленной теплоэнергетики
Курсовой проект по дисциплине: «Технологические энергоносители
предприятий»
На тему: "Расчет системы воздухоснабжения машиностроительного завода"

Исходные данные:
Число потребителей, т – 5 шт.
Расстояние по участкам: L1 – 900 м, L2 – 160м, L3 – (8÷150) м.
Размеры объекта: L – (40÷80) м, B – (10÷30) м, H – (8÷15) м.
Число воздухоподогревателей, n – 1 шт.
Число сопротивлений: задвижки, Z – 16шт., повороты, F – 7 шт.
Сопротивление воздухоподогревателя, ΔРвп – 180 кПа.
Сопротивление на всосе, ΔРвс – 0,003 МПа.
Шероховатость, Кэ – 0,0025 м.
Скорость воздуха, ω_в - 12 м/с.
Давление у потребителя, Р_кон - 0,40 МПа.
Расход у потребителя, ΣQ_отв - 2,8 м3/с.
Нагрузка в 1, 2, 3-ю смены, Qмд1,Qмд2,Qмд3

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1 РАСЧЕТ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ 7
1.1 Расчетные диаметры газопроводов 8
1.2 Определение давления на промышленной энергетической
станции 10
2 РАСЧЕТ И ВЫБОР ОСНОВНОГО ОБОРУДОВАНИЯ И ПОКАЗАТЕЛЕЙ КОМПРЕССОРНОЙ СТАНЦИИ .16
2.1 Определение нагрузок на компрессорную станцию 16
2.2 Основные показатели работы КС 18
2.3 Выбор количества и наименования компрессоров станций 22
3 РАСЧЕТ И ВЫБОР ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ КОМПРЕССОРНОЙ СТАНЦИИ 26
3.1 Выбор воздушных фильтров 26
3.2 Расчет воздухоохладителей 34
3.3 Выбор влагомаслоотделителей 44
3.4 Выбор воздухосборников 48
ЗАКЛЮЧЕНИЕ 53
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 54

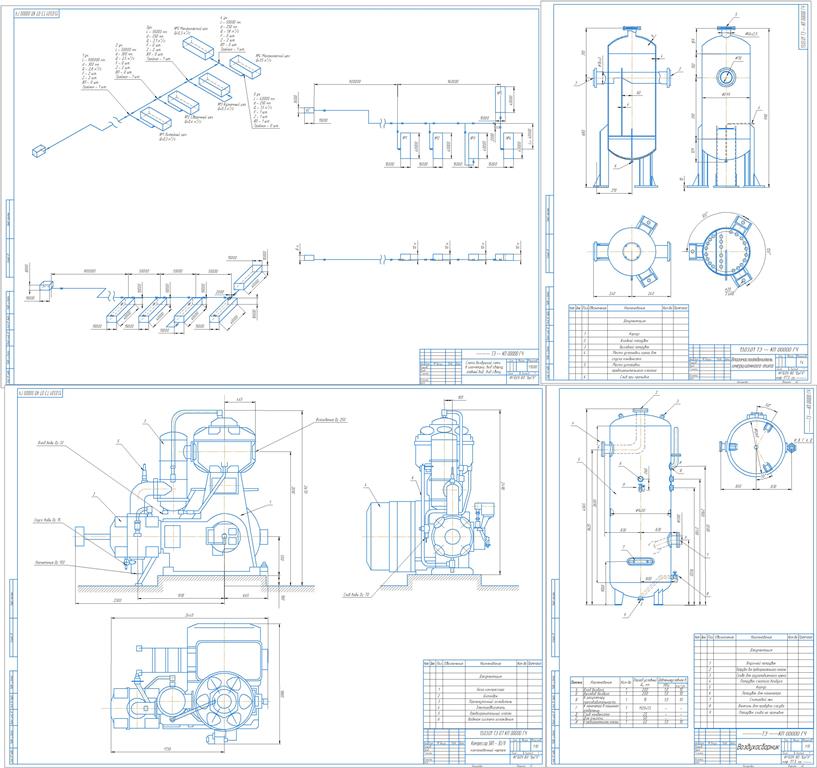

Состав: ПЗ, Графическая часть: влагомаслоотделитель, воздухосборник, компрессор 5ВП-30-8, схема воздушной сети Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет системы воздухоснабжения машиностроительного завода

ПЗ, Чертежи/
ПЗ, Чертежи/Влагомаслоотделитель.cdw
ПЗ, Чертежи/Воздухосборник.cdw
ПЗ, Чертежи/Задание.docx
ПЗ, Чертежи/Компрессор 5ВП-30-8 компас V16.cdw
ПЗ, Чертежи/Компрессор 5ВП-30-8 компас V16.gif
ПЗ, Чертежи/ПЗ.docx
ПЗ, Чертежи/Содержание 1.doc
ПЗ, Чертежи/Схема воздушной сети .cdw
ПЗ, Чертежи/Титульный лист.docx
