Строительство котельной 2.616 МВт. Инженерные сети: ОВ, ВК, ЭМ, ГСВ

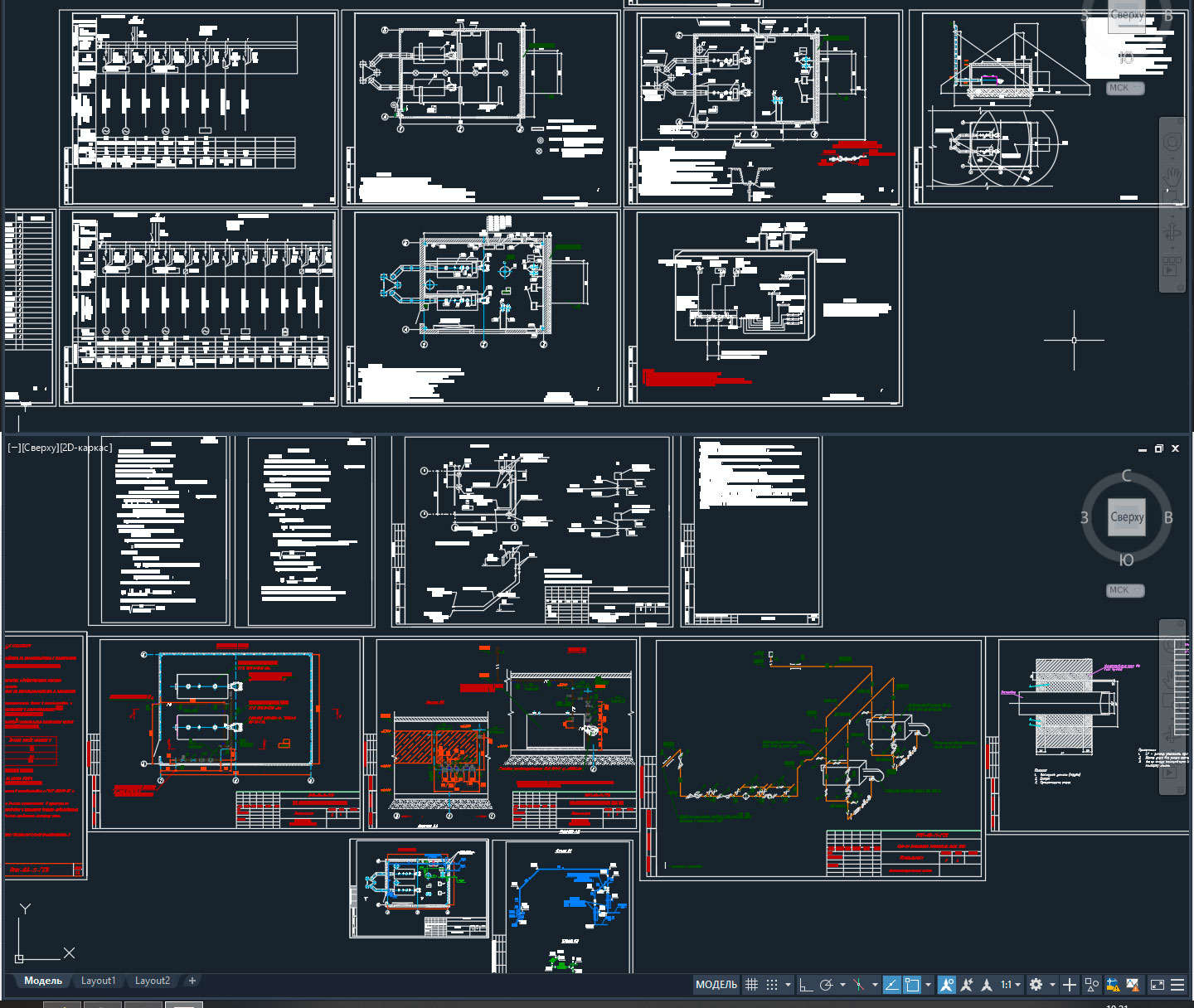

Представлены разделы инженерных сетей ОВ. ВК, ГСВ, ЭМ котельной 2.616 МВт.

Строительная часть. Раздел АР, КЖ, КМ
Тепломеханические решения котельной ТМ

ОТОПЛЕНИЕ. В помещении котельной предусмотрено отопление воздушным агрегатом. о
Теплоноситель - горячая вода с параметрами 95 - 70 С.
Выпуск воздуха из системы производится воздушниками, установленными в верхних точках
Уклон трубопроводов - по движению теплоносителя 0,003м.
ВЕНТИЛЯЦИЯ.
В помещении котельной предусмотрена приточно-вытяжная система вентиляции с естественным побуждением.
Минимальный постоянный воздухообмен - трехкратный.
Вентиляция рассчитана с учётом теплопотерь через строительные конструкции и с воздухом, идущим на горение в котлоагрегатах, а так же на обязательную общеобменную вытяжку.
Учтены тепловыделения от оборудования и трубопроводов.
Вытяжка зимой происходит системой ВЕ1 и котлоагрегатами, а приток - через три жалюзийные решётки 800х600, оснащённые клапанами КВУ-У-600х800-П с электроприводами,закрывающимися при пожаре.
В тёплый и переходный периоды года вытяжка происходит системой ВЕ1, и котлоагрегатами, ВЕ2 (открывается клапан узла прохода кровли) приток - по зимнему периоду.
