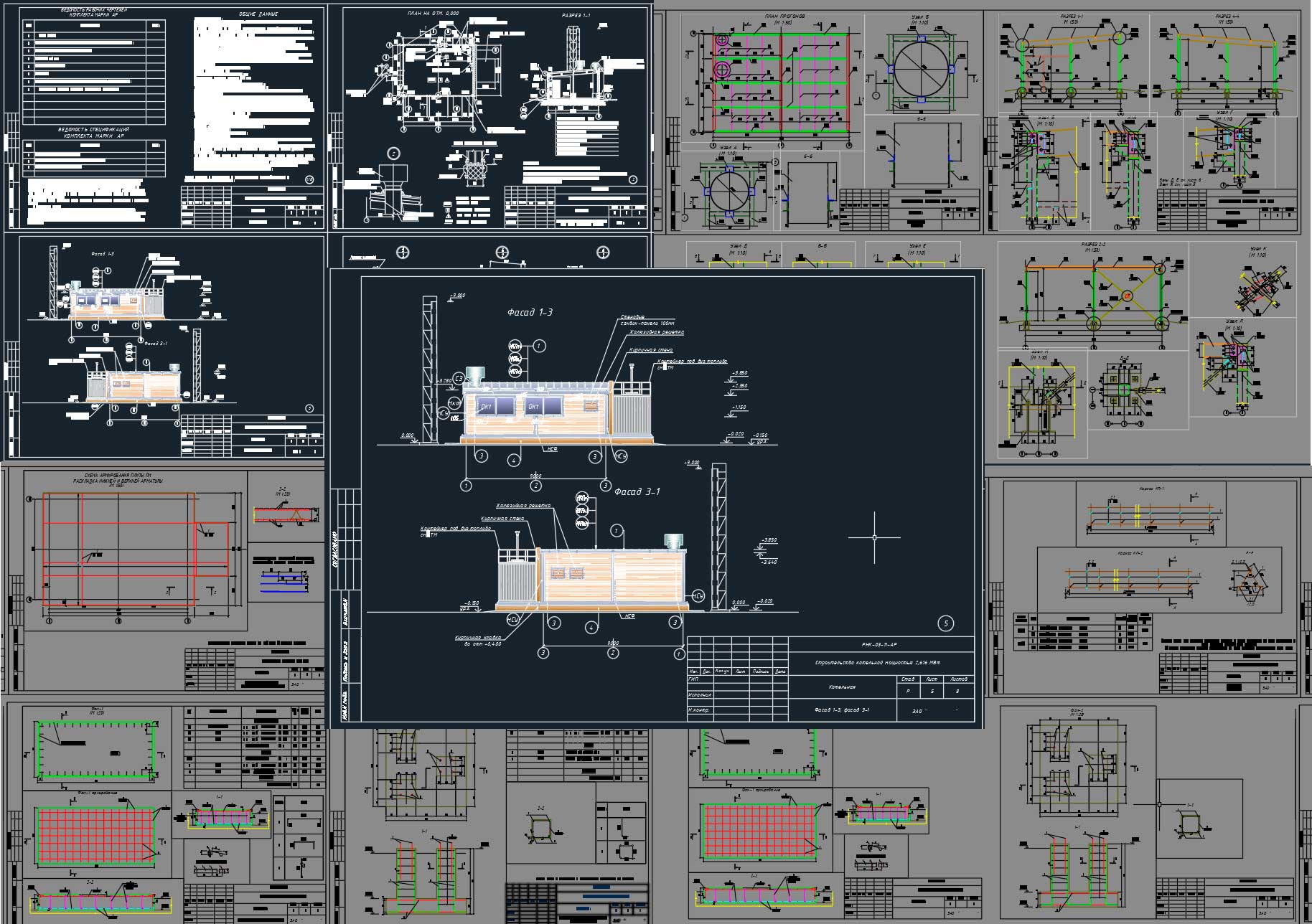

Строительство котельной 2.616 МВт. Раздел АР, КЖ, КМ

Данный проект разработан для строительства котельной мощностью 2.616 МВт

Разделы инженерных сетей ОВ. ВК, ГСВ, Э
Тепломеханические решения котельной ТМ

1.2 Проект разработан на основании технологического задания, согласованного с заказчиком. За относительную отметку 0.000 принята отметка чистого пола котельной, что соответствует абсолютной отметке ___.
1.3 Постоянные рабочие места в здании отсутствуют. Здание одноэтажное, отапливаемое, категория по пожароопасности Г. В данном разделе разработаны основные архитектурные решения здания. Конструктивные решения несущих и технологических металлических и ж/б конструкций, а также технологические решения оборудования и инженерных сетей разработаны в соответствующих разделах проекта.
1.4 Сооружение относится ко II классу ответственности зданий и сооружений; при расчете конструкций учтен коэффициент надежности по ответственности К=0.95, класс конструктивной пожарной опасности СО, класс функц. пожарной опасности Ф5.1, степень огнестойкости II.
1.5 Характеристики района строительства:
- район строительства IIIБ
- расчетная снеговая нагрузка 120кг/м2
- нормативная ветровая нагрузка 38кг/м2
- временная нормативная 200 кг/м2.
- расчетная зимняя температура воздуха минус 19° С,
-расчетная температура внутреннего воздуха плюс 5°С.

2. Основные конструктивные указания
2.1 Фундаменты - монолитная железобетонная плита, арматура кл. А III. Фундамент под дымовые трубы - монолитный железобетонный стаканного типа, арматура кл. А III. Для защиты ж.б. конструкций от коррозии предусмотрено:
-фундаментная плита;
-бетонная подготовка толщ.100мм;
-плита из пеноплекса;
-все бетонные поверхности, соприкасающиеся с грунтом, обмазать горячим битумом за два раза по грунтовке из битума растворенного в бензине.
2.2 Материал наружных стен - трехслойные минераловатные сэндвич - панели толщиной 100 мм, материал кровли - кровельные трехслойные минераловатные сэндвич - панели толщиной 150мм.
2.3 Цоколь выполнен кладкой из полнотелого кирпича. Уклон кровли принят i=0,08. Отвод воды с кровли - неорганизованный. Отмостка вокруг здания, асфальтовая шириной 940мм. Крыльцо в одну ступень у входа из тяжелого бетона кл. В15 на щебеночном основании.
2.4 По вдоль оси 3 выполнена брандмаауэрная стена из одинарногополнотелого кирамического кирпича М 100, на растворе М 50. H= 3500мм.
