Техническое перевооружение системы учёта газообразного топлива на котельной АО "Воркутауголь” СП "Шахта Воркутинская”
В рабочем проекте "Техническое перевооружение системы учёта газообразного топлива на котельной АО "Воркутауголь" СП "Шахта Воркутинская" предусматривается:
- установка на котельную общего преобразователя расхода вихревого Ду300 типа "ЭМИС-Вихрь (ЭВ-200)", производства ЗАО "Электронные и механические измерительные системы";
- установка на прямых участках общих преобразователей расхода на котельную, преобразователей давления Метран-75 и термопреобразователей с унифицированным выходным сигналом Метран-2700, производства ЗАО "Промышленная группа Метран";
- установка на котлы, работающие на газообразном топливе, преобразователей расхода вихревых Ду200 типа "ЭМИС-Вихрь (ЭВ-200)", производства ЗАО "Электронные и механические измерительные системы";
- установка в качестве регистрирующих и показывающих вторичных приборов теплоэнергоконтроллеров ИМ2300, производства ОКБ «МАЯК»;
- установка газоанализатора типа OLCT60, производства OLDHAM, для определения концентрации метана в газовоздушной смеси.
Часть листов выполнена в Компас 16, часть в Autodesk Revit 2017, ПЗ- в MS Word 2010

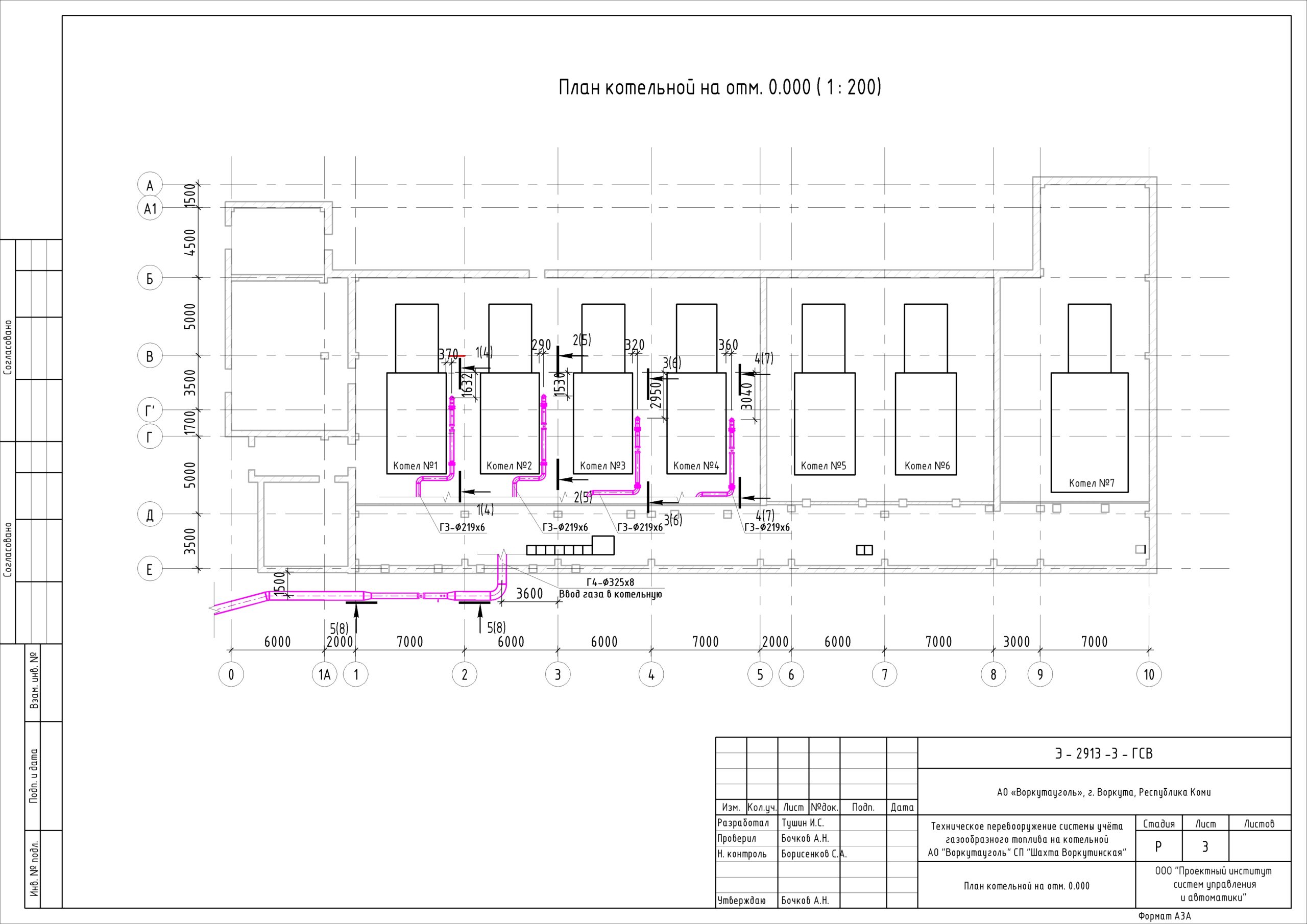

, для корректного отображеня плана котельной в Revit, реализована связь с архитектруной моделью плана 1-го этажа котельной АР.rvt (используется как "подложка")
Состав: Том 1 "ПЗ-Поястнительная записка. Том 2 "ГСВ-Газоснабжение внутренне". Том 3 "АК-Автоматизация комплексная"
Софт: Autodesk Revit 2017
