Теплообменник вертикальный одноходовой кожухотрубчатый

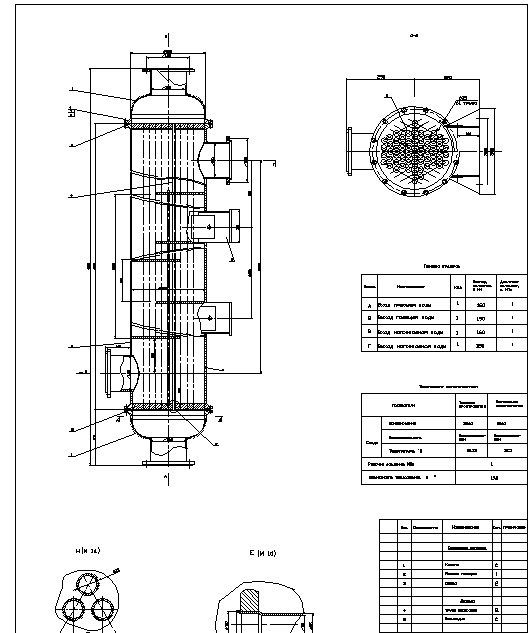

Теплообменник вертикальный одноходовой кожухотрубчатый (1-325-3000-61-25), диаметр 325мм, длина 3м, 61 труба диаметром 25мм. есть необходимые разрезы и виды.

Состав: ВО, спецификация, технические характеристики Язык документа

Софт: AutoCAD 2007

Каталог / Инженерные системы / Теплообменник вертикальный одноходовой кожухотрубчатый

Просмотр файлов
Теплообменник вертикальный (1-325-3000-61-25).dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 26 701

449 FavoriteLoadingДобавить в избранное

  • Программа для просмотра
    DWG TrueView
