Теплообменник четырехходовой кожухотрубчатый

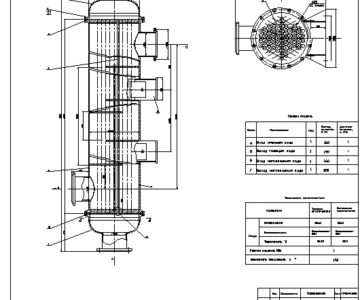

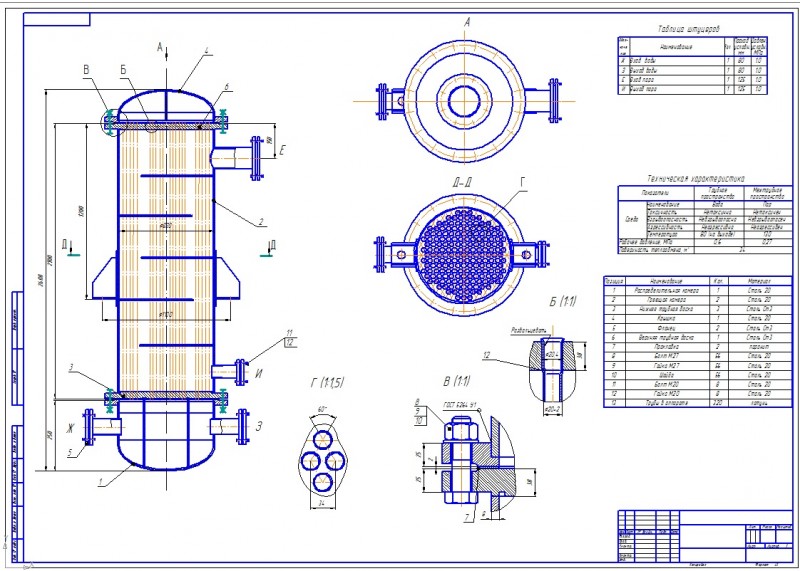

На чертеже представлен четырехходовой пароводяной теплообменный аппарат. Нагреваемая среда - вода внутри латунных трубок, греющий теплоноситель - сухой насыщенный пар в межтрубном пространстве. Конструкция аппарата - вертикальный противоток.

Состав: Вид общий, сечение, спецификация

Софт: Компас v12
