Одесская государственная академия строительства и архитектуры
Кафедра отопления, вентиляции и охраны воздушного бассейна
Расчетно - графическая работа По дисциплине: «Теплогазоснабжение и вентиляция»
Одесса 2012
1. Исходные данные;
Город и условия эксплуатации –Днепропетровск,А

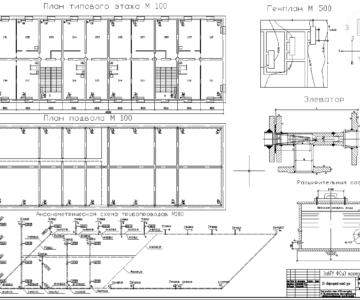

Проектируются элементы ИОЗ трехэтажного жилого дома, в заданном районе строительства, высота этажа 3м:
- элементы теплотехнического расчета ограждающих конструкций;
- система водяного отопления с подачей теплоносителя элеватором;
- система естественной вытяжной вентиляции, с удалением воздуха через приставные стандартные каналы, в помещениях, расположенных друг над другом, и сборную выхлопную трубу высотой 2,5-3,5м.
Параметры теплоносителя, подаваемого ТЭЦ: Т_г-t_0 = 150-70ºС.
Общие узлы элементов системы отопления и вентиляции
- стена 3-х слойная (δ1,3=0,03 м., λ1,3=0,76 Вт/(м2*К));
- кровля 4-х слойная (δ1=0,03 м., λ1=0,76 Вт/(м2*К), δ2=0,2 м., λ2=1,92Вт/(м2*К), δ4=0,01 м., λ4=0,17 Вт/(м2*К))
- вентканалы приставные , материал – плиты шлакобетонные;
Расчетная температура воздуха в здании t_в=21 ºС.
Верхняя разводка отопительной магистрали здания.
Температура теплоносителя в СО после ЭУ t_г=85 ºС.
Климатически характеристики района строительства:
t_н - расчетная температура наружного воздуха - = -20 ºС
t_оп - средняя температура отопительного периода - =-1,0ºС
N – продолжительность отопительного периода - =175 дн.
V – рассчетная скорость ветра – =5,1 м/с
В состав работы входит:
Теплотехнический расчет ограждений:
2.1. Определение нормативов термического сопротивления ограждающих конструкций;
2.2. Расчет толщины материала стены и утеплителя кровли;
2.3. Теплопотери отдельными помещениями;
2.4. Теплопотери всем зданием по укрупненным показателям;
3. Отопление гражданского здания:
3.1. Расчет и конструирование тепловых пунктов;
3.2. Расчет отопительных приборов;
4. Вентиляция гражданских зданий:
4.1. Воздухообмен в помещениях и размеры каналов;
4.2 . Аэродинамический расчет вентиляционных систем;
