Автоматический узел регулирования тепловой энергии

Робочі креслення розроблені відповідно до чинних норм, правил і стандартів.
Проектом передбачено встановленням вузла регулювання теплової енергії на базі регулятора ECL Comfort 210 "Danfoss" в житловому будинку №32 по вул.Киівській в м.Рівне.
Джерелом теплопостачання є котельня по вул.Київській, 60-Б. Теплоносій - вода з параметрами 95-70 °С. Вузол вводу теплової мережі в будівлю розташований у підвалі будівлі. Магістральні трубопроводи системи теплопостачання прокладені по підвалу відкрито. Існуюча система опалення - однотрубна. Для відключення і спуску води на стояках встановлені запірні і спускні пристрої. Існуючі опалювальні прилади - чавунні радіатори МС-140.
Регулювання температури теплоносія передбачено виконати на базі автоматичного регулятора температури ЕСL Comfort 210 (фірми "Danfoss"). Система опалення обладнується електронним регулятором температури теплоносія ЕСL Comfort 210 в комплекті з ключем А230, температурними датчиками, регулюючим клапаном з електроприводом та циркуляційним насосом. Електронний регулятор ЕСL Comfort 210 забезпечує підтримання температури теплоносія на вході в систему опалення в залежності від температури зовнішнього повітря.

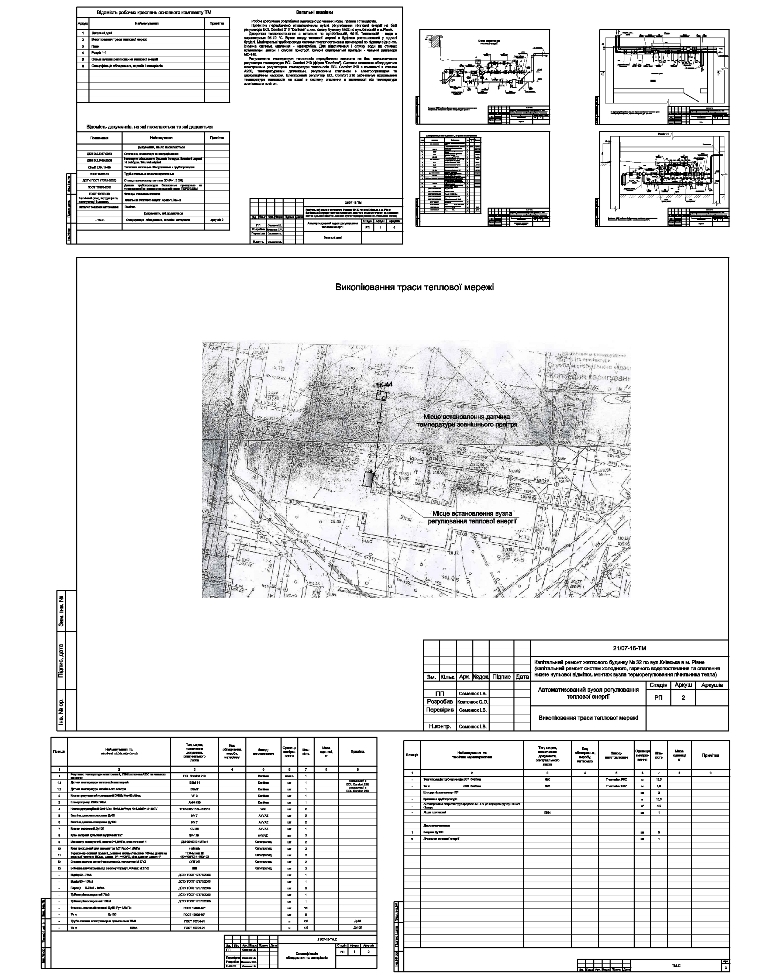

Состав: Загальні дані, Викопіювання траси теплової мережі, план, розріз 1-1, Схема вузола регулювання теплової енергії, Специфікація обладнання, виробів і матеріалів Язык документа

Софт: AutoCAD 10

Каталог / Инженерные системы / Теплоснабжение / Автоматический узел регулирования тепловой энергии

Просмотр файлов
ТМ Київська 32.bak
ТМ Київська 32.dwg
Викопіювання Киівська,32.jpg
