Блочно-модульная котельная мощностью 4090 кВт

0
0
30
0
0
300

Котельная блочно-модульная имеет квадратную форму в плане с размерами – 10,0 х 10,0м. Высота здания до верха балок покрытия составляет 3,500 м. Здание одноэтажное.
Основные строительные показатели помещения котельной:
- Степень огнестойкости - IV;
- Класс ответственности - II;
- Класс конструктивной пожарной опасности – С0;
- Предел огнестойкости – REI 15;
- Помещение котельной по взрывопожарной опасности относится к категории - Г;
- Функциональная пожарная опасность - Ф 5.1;
- По пожарной опасности строительных конструкций (стены, плиты покрытия) не ниже класса – К0.
- Норма комплектации пожарного щита согласно класса пожара «А»-«ШП-А»
- Окна - пластиковое с 1-м остеклением. Легкосбрасываемые конструкции.
В качестве основного топлива для котельной предусмотрен природный газ по ГОСТ 5542-87, Qрн =7900 ккал/нм3, γ=0,7 кг/м3. Наибольший расход газа установленным газоиспользующим оборудованием в рабочем режиме проектируемой котельной составляет 478,02 м³/ч. в часы максимального газопотребления. Расход газа, согласно ТУ, составляет 484,0 м³/ч.
Расход газа по каждому котлу:
1) Энтророст Термотехник ТТ50 мощностью 1530 кВт – Qmax=178,82 м3/ч, Qmin=40,3 м3/ч;
2) Энтророст Термотехник ТТ100 мощностью 1000 кВт – Qmax=115,0 м3/ч, Qmin=24,1 м3/ч;
3) Энтророст Термотехник ТТ50 мощностью 560 кВт – Qmax=65,74 м3/ч, Qmin=18,0 м3/ч.
Границу проектирования раздела ГСН с разделом ГСВ принять на внешней границе наружной стены котельной, на границе заводской поставки блочно-модульной котельной.
Газоснабжение котельной осуществляется от газопровода среднего давления DN80 Рmin=0,25Мпа, Рmax=0,3МПа.
Ведомость рабочих чертежей.


Сообщить о проблеме
Дата
03.09.2025
Язык
Русский
Состав

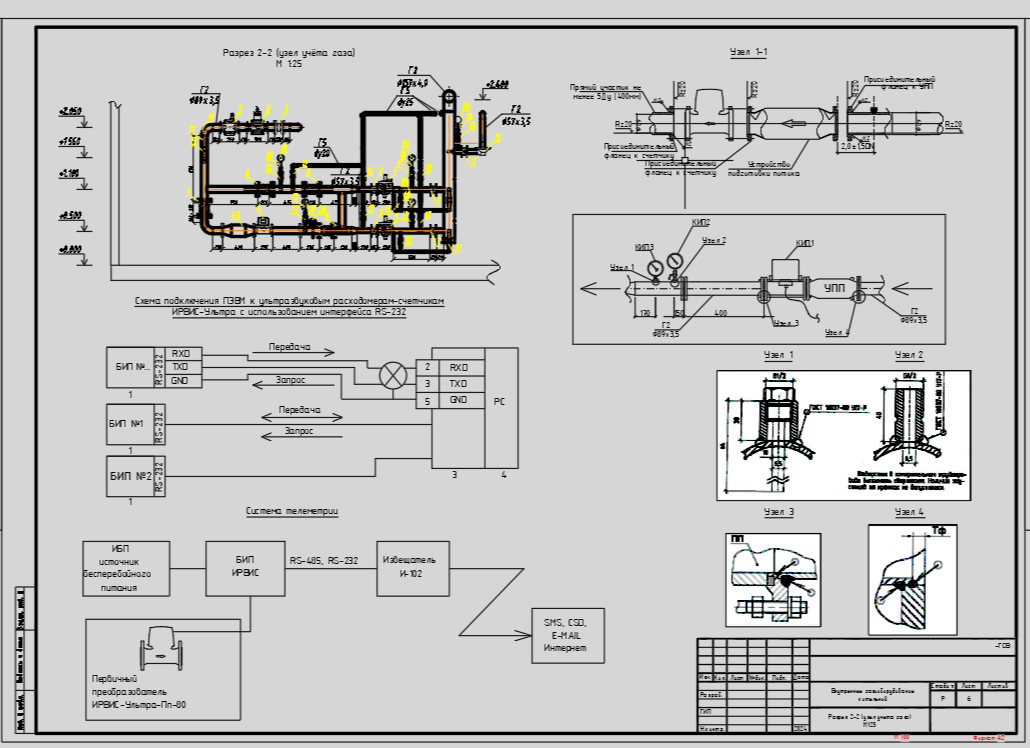

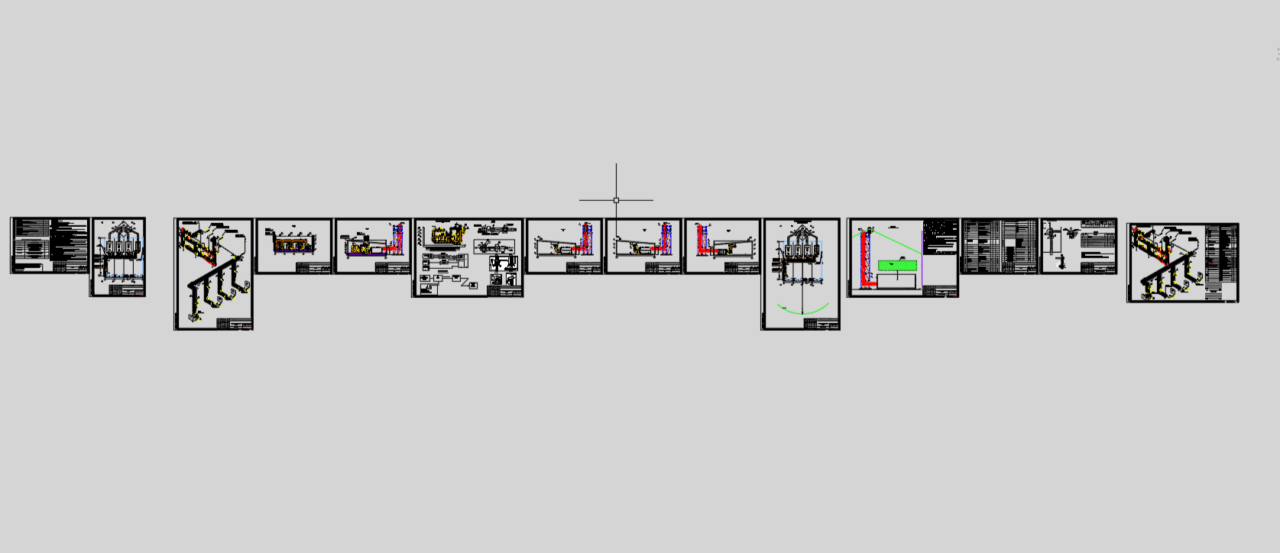

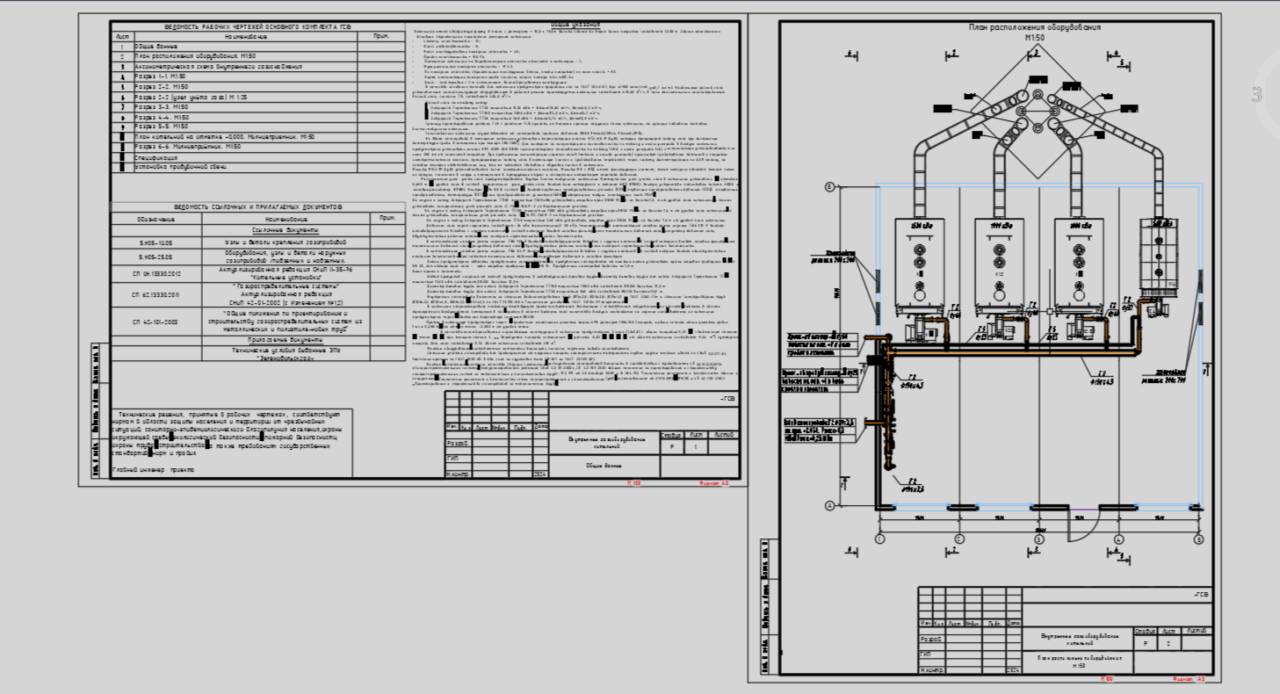

Файл в формате dwg включающий себя: 1. Общие данные 2. План расположения оборудования. М1:50 3. Аксонометрическая схема внутреннего газоснабжения 4. Разрез 1-1. М1:50 5. Разрез 2-2. М1:50 6. Разрез 2-2 (узел учёта газа) М 1:25 7. Разрез 3-3. M1:50 8. Разрез 4-4. М1:50 9. Разрез 5-5. М1:50 10. План котельной на отметке +0,000. Молниеприемник. М1:50 11. Разрез 6-6. Молниеприёмник. М1:50 12. Спецификация 13. Установка продувочной свечи.
Софт
КОМПАС-3D 2024 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Проект ГСВ котельной.dwg
