Деаэратор вакуумный ДВ100

0

470

140731

27

3

20

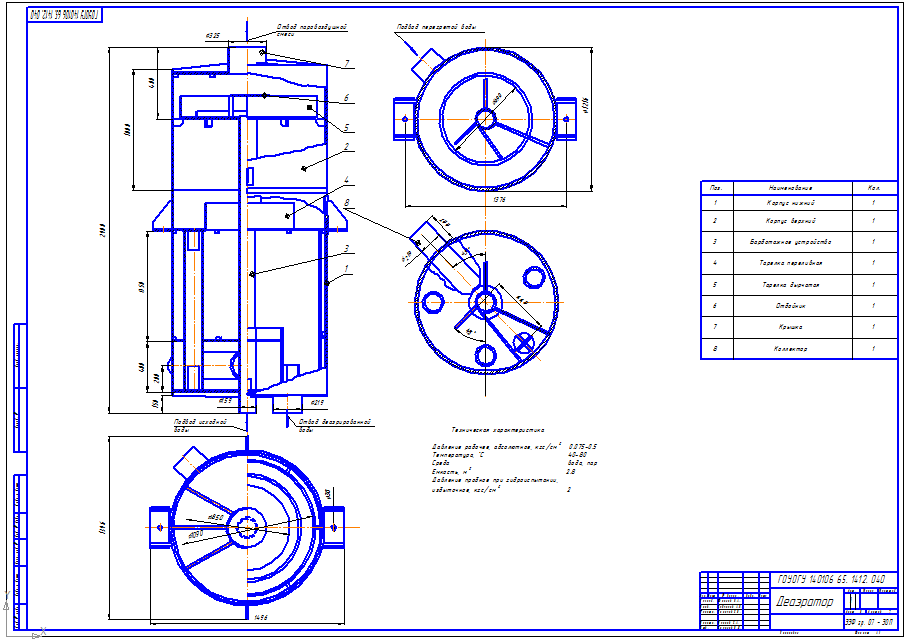

Чертеж Деаэратор вакуумный ДВ100

Сборочный чертеж деаэратора вакуумного ДВ100 со спецификацией!

Техническая характеристика
Давление рабочее, абсолютное, кгс/см 0.075-0.5
Температура, °С 40-80
Среда вода, пар
Емкость, м 2.8
Давление пробное при гидроиспытании,
избыточное, кгс/см 2

Деаэратор

Поделиться:

Автор

Дата

01.06.2012

Язык

Русский

Состав

Сборочный чертеж, спецификация

Софт

компас 12

Содержимое архива

ДЕАЭРАТОР ДВ-100.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Чертеж Расчет вакуумного деаэратора

Расчет вакуумного деаэратора

3D модель Деаэраторы вакуумные ДВ

Деаэраторы вакуумные ДВ

3D модель Деаэратор вакуумный ДВ-25

Деаэратор вакуумный ДВ-25

Чертеж Расчет деаэратора

Расчет деаэратора

Чертеж Деаэратор ДА-100/25

Деаэратор ДА-100/25

3D модель Деаэратор

Деаэратор
