Деаэратор ДА-100/25

0
461
46459
97
1
20

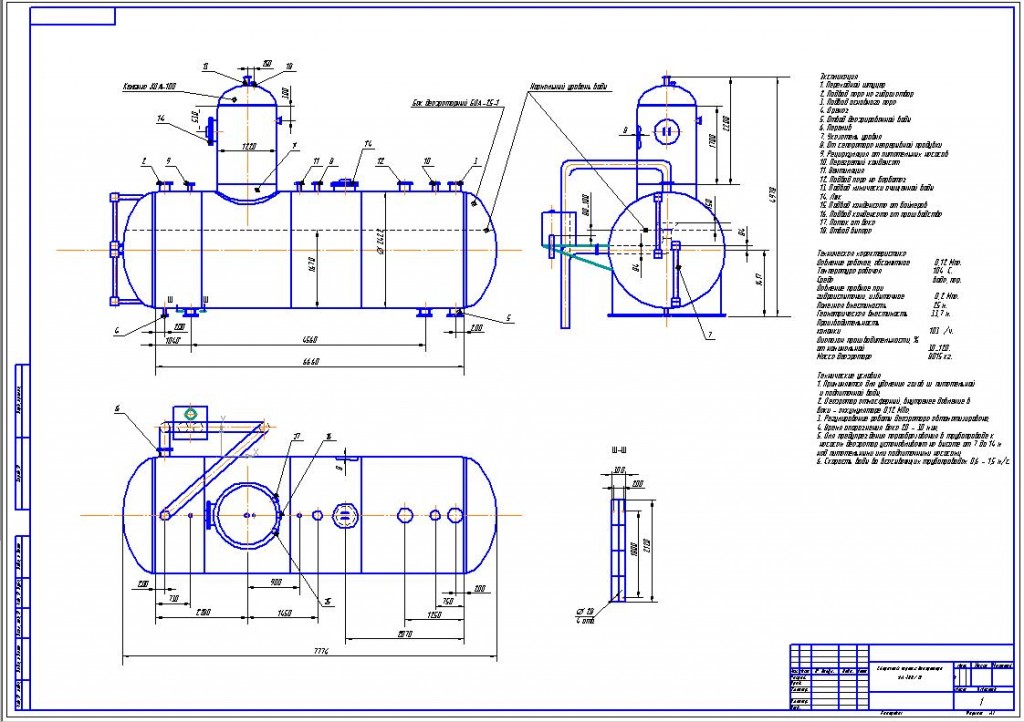

Сборочный чертеж атмосферного деаэратора. С деаэрационной колонной производительностью 100 т/ч, с баком в 25т.

Техническая характеристика
Давление рабочее, абсолютное 0,12 Мпа.
Температура рабочая 104 С.
Среда вода, пар.
Давление пробное при гидроиспытании, избыточное 0,2 Мпа.
Полезная вместимость 25 м.
Геометрическая вместимость 33,7 м.
Производительность колонки 103 /ч.
Диапозон производительности, % от номинальной 30...120.
Масса деаэратора 8015 кг.


Сообщить о проблеме
Автор
user-avatar Alex
Дата
19.06.2013
Язык
Русский
Состав
Сборочный чертеж(cdw)
Софт
КОМПАС-3D Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Деаэратор-ДА-100.cdw
