Газоходы из листовой стали для пеллетного котла

Данный газоход представляет собой окончательную реализацию дымоудаления в котле, использованную для удачного изготовления.

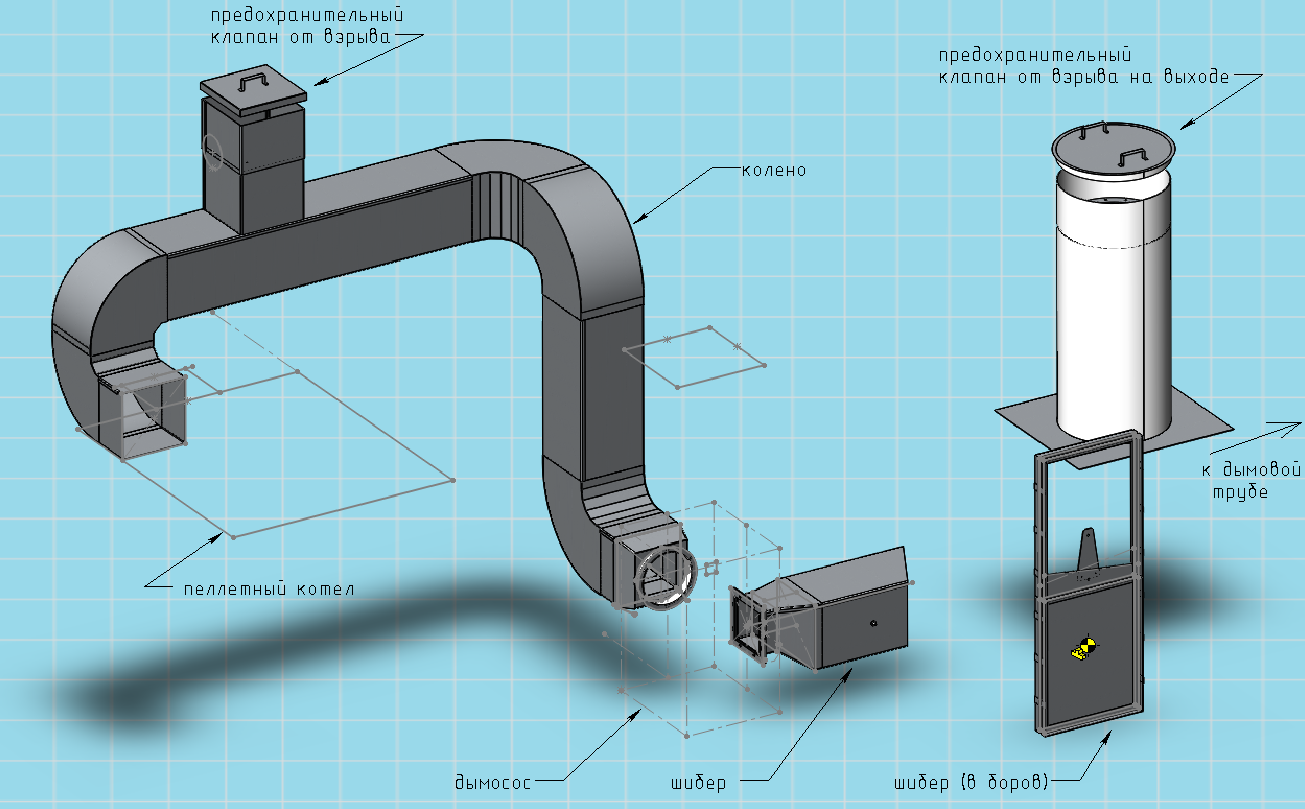

Газоход состоит из нижеследующих по типу элементов (толщина листа 4мм, Ст3):
- линейный короб прямоугольного сечения;
- колено;
-предохранительный клапан от взрыва на входе из котла;
-предохранительный клапан от взрыва на выходе в дымовую трубу;
-переходник с прямоугольного сечения на круглое;
-переходник с изменением сечения и смещением геометрической оси;
-шибер внутри короба;
-шибер,встроенный в зоне борова.
Интересно решение в конструкции колена для замещения вальцовочной операции на гибочную с ЧПУ - изготовление внутреннего обода колена стало прогнозируемым, а также не потребовались излишнии усилия на имеющиеся вальцы.
Изготовленные по элементам части газоходов транспортируются на объект и на месте происходит монтаж с помощью электродуговой сварки.
Предоставленный газоход имеет и недостатки, которые не повлияли на конечный результат, а именно: П-образная форма короба уменьшает длину сварного шва в 2 раза (если сваривать короб из 4х частей), но затрудняет гибку и подготовительные работы для стыковки в короб ( по факту наблюдалась ромбовидность в 2 мм).
Возможно для другого оборудования П-образная форма будет оптимальной.

Состав: 3D-модели, выполненные как листовое тело SolidWorks; производственные эскизы для гибки - в эскизах указано количество для изготовления - потому спецификация не применяется; эскизы для монтажника Язык документа

Софт: SolidWorks 2015

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Газоходы из листовой стали для пеллетного котла

Газоход
eПереход к дымососуСБ.SLDASM
БонкаБолт.SLDASM
боровТр2СБ.SLDASM
верх клСБ.SLDASM
Газоход
клапан_цилиндрСБ.SLDASM
крышка цилклапСБ.SLDASM
обрОтводСБ.SLDASM
ОтводСБ.SLDASM
Переход к дымососуСБ.SLDASM
Под клапанСБ.SLDASM
Тр2СБ.SLDASM
Фланец2СБ.SLDASM
Шибер1СБ.SLDASM
Шибер бороваСБ.SLDASM
Газоход
eконус.SLDPRT
eконусw.SLDPRT
eОбод1.SLDPRT
eпереход1.SLDPRT
eТр2.SLDPRT
eУсеченый конус.SLDPRT
eфл кв.SLDPRT
Болт_А_7805-70.SLDPRT
БонкаМ6.SLDPRT
БонкаМ10.SLDPRT
боровТр2.SLDPRT
боровТр2_1.SLDPRT
вальцовка отвода.SLDPRT
вальцовка отвода низ.SLDPRT
верхТр2.SLDPRT
верхТр2_1.SLDPRT
Гайка_А_5927-70.SLDPRT
гибка отвода низ.SLDPRT
дно клапана.SLDPRT
клапан2.SLDPRT
клапан3.SLDPRT
клапан_1.SLDPRT
клапан крышка.SLDPRT
конус.SLDPRT
кронбор.SLDPRT
крышка перех.SLDPRT
Крышка цилклап.SLDPRT
Крыш клапан.SLDPRT
Обод1.SLDPRT
Обод клапана.SLDPRT
Обод
обрвальцовка отвода.SLDPRT
обрвальцовка отвода низ.SLDPRT
обргибка отвода низ.SLDPRT
обрстенка отвода.SLDPRT
осъ.SLDPRT
перегор кл цил.SLDPRT
переход1.SLDPRT
платбор.SLDPRT
плечо.SLDPRT
Подкладка под асбест.SLDPRT
рама.SLDPRT
ручка клапан.SLDPRT
стенка отвода.SLDPRT
Тр2.SLDPRT
Тр2_1.SLDPRT
Траектория.SLDPRT
тяга шиб.SLDPRT
Усеченый конус.SLDPRT
фланец2.SLDPRT
фланец клапана цил.SLDPRT
фл кв.SLDPRT
Шайба_11371-78.SLDPRT
шайбшибер.SLDPRT
шибер1.SLDPRT
шибер борова.SLDPRT
