Горячее водоснабжение

Московский государственный строительный университет
Кафедра теплогазоснабжения и вентиляции,
Курсовой проект по дисциплине "Теплоснабжение"
На тему: "Горячее водоснабжение здания"
Москва 2015

Исходные данные:

Вариант генплана 7
Количество квартир nкв 252
Назначение зданий/конструкция кровли Жилой дом / Плоская
Количество зданий nзд 6
Количество секций в здании nсекц, шт 2
Этажность nэт 7
Высота этажа hэт, м 2,8
Высота подвала hподв, м 2,8
Высота расположения пола 1-го этажа относительно отметки планировки h1эт,м 1,0
Глубина промерзания грунта hпром, м 2,0

Содержание

Исходные данные для проектирования
1.Введение
2.Расчет расходов воды в подающем трубопроводе в режиме водоразбора
3.Гидравлический расчёт подающих трубопроводов в режиме водоразбора
4.Циркуляционный расход горячей воды в системе
5.Потери тепла трубопроводами
6.Гидравлический расчет системы ГВ в режиме циркуляции
7.Гидравлческий расчет циркуляционных расходов в узлах
8.Гидравлческая устойчивость системы
9.Максимальный часовой расход воды
10.Средний часовой расход воды
11.Средняя и часовая нагрузка на ГВ
12.Коэффициент часовой неравномерности
13.Необходимое давление в подающем трубопроводе
14.Графическая часть
15.Список использованной литературы

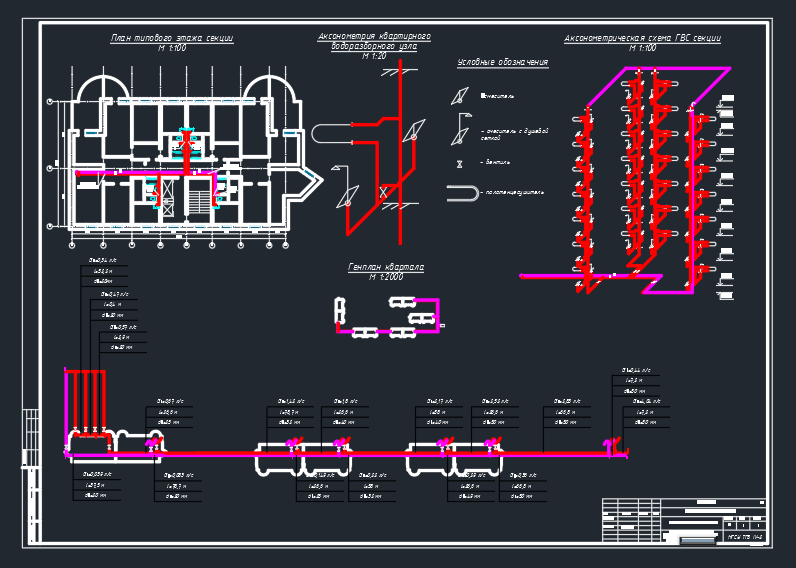

Состав: План типового этажа секции (М1:100); Аксомометрическая схема ГВС секции (М1:100); Аксонометрия квартирного водоразборного узла (М1:20); Генплан квартала (М1:500)Ж; ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:

GVS_zapiska.docx
гвс печать.dwg
