Горячее водоснабжение 7 этажного здания

Московский государственный строительный университет
Кафедра теплогазоснабжения и вентиляции,
Курсовой проект по дисциплине "Теплоснабжение"
На тему: "Горячее водоснабжение 7 этажного здания"
Москва 2013

СОДЕРЖАНИЕ:

Характеристика квартала и жилого здания.……………………………………2
Конструктивные решения и схемы ………………..……………………..….…….2
Определение расчетных расходов для участков основного направления квартальной сети в режиме максимального водоразбора ……………………..….….2
Гидравлический расчет ……………………………………………………………3
Расчёт циркуляционного расхода через секционный узел ….……………..……4
Расчёт циркуляционных трубопроводов ………………………………...………6
Проверка гидравлической устойчивости системы ………………….………….9
Определение максимально-часового расхода горячей воды для расчёта расхода теплоты ………………………………………………………………………….…9
Построение графика и подбор хозяйственного и циркуляционного насосов...10
Список использованной литературы……………………………………….……..…12

Исходные данные:

Генплан жилого квартала 6
План типовой секции жилого дома 9
Число секций в здании 2
Число этажей 7
Высота потолков 2,8м
Пол первого этажа на высоте 1м от поверхности земли.

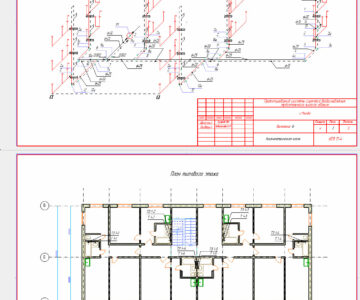

Состав: План типового этажа секции (М1:100); Аксомометрическая схема ГВС секции (М1:100); Аксонометрия квартирного водоразборного узла (М1:20); Генплан квартала (М1:500)Ж; ПЗ Язык документа

Софт: AutoCAD 2012
