Инженерное оборудование индивидуального жилого дома ОиВ 2 этажа

0
0
64
1
0

1. Введение
1.1 . Проект котельной индивидуального жилого дома, работающей на газовом топливе, выполнен на основании договора и согласно техническому заданию на проектирование.
1.2. В состав проекта входит:
- Тепломеханическая часть ТМ (Котельная мощностью 23 кВт).

2. Исходные данные и основные технические требования.
2.1. Температура воды:
- подающий трубопровод - 70°С;
- обратный трубопровод - 50°С;
- температура воды на ГВС - 60°С
2.2. Топливо для котельной – природный газ. Давление газа перед шаровыми кранами
горелочных устройств принято 15-20 мбар.
2.3. Компоновка котельной выполнена в соответствии со строительными чертежами,
предоставленными Заказчиком.
2.4. Мощность котельной установки определяется на основании суммарной тепловой
нагрузки здания, рассчитанной в рабочем проекте «Отопление и вентиляция» 16.05.05.011 ОВ
Общая площадь 1го этажа: 116,01 м2
Общая площадь 2го этажа: 121,08 м2
3. Тепломеханическая часть.
3.1. Компоновка оборудования.
Котельная размещается в специально отведенном помещении цокольного этажа здания. В помещении установлен газовый котел De Dietrich серии DIE-TRIGAZ DTG SН 114 K–23 кВт, укомплектованный стоящим под котлом бойлером GMT 130 B (130л.), и группой присоединения бойлера с загрузоч-ным насосом и блоком управления бойлером МВ3.
Привязка котла обеспечивает возможность обслуживания его и расположенного рядом оборудования, а также ревизии и ремонта котла.
Котел через отключающую арматуру подключен к раздающему и собирающему коллекторам, выполненными из профильной квадратной трубы размером 80х80мм. К коллекторам присоединяются 2 контура:
- на систему отопления дома с насосом циркуляции UPS 25/60;
- на систему «теплый пол» дома с насосом циркуляции UPS 25/60.
На котле предусмотрена группа безопасности котла Рn=3 бар в соответствии со СНиП 35-11-76 «Котельные установки» с дополнениями и СНиП 2.04.08-87* «Газоснабжение».
Прямые и обратные линии контуров снабжены необходимой запорной арматурой, измерительными приборами.
Обвязка по котловой воде выполнена из стальной профильной квадратной и стальной черной водогазопроводной труб.
Подпитка котла осуществляется водопроводной водой.
Температурные расширения котловых контуров и системы компенсируются с помощью мембранного бака ёмкостью 80 л «Reflex»
Горячая вода из бойлера присоединяется к системе горячего водоснабже-ния, возврат же (рециркуляция) подается в бойлер с помощью насоса UP 20/15 «Grundfos».
Обвязка системы нагрева питьевой воды выполнена универсальной многослойной трубой PE-X/Al «ТеСе».
Температурные расширения в системе ГВС компенсируется мембранным расширительным баком, емкостью 12л «Reflex».
Дымовые газы отводятся от котла двустенным газоходом Æ 130 мм «Jeremias».
В состав дымовой трубы входят: переход от котла к газоходу, колено, по 2 трубы длиной 1000 мм и 500 мм.
Все сливы топочной канализовать в существующий приямок гибкими шлангами.
3.2. Техническая характеристика основного оборудования.
Котел De Dietrich серии DIETRIGAZ DTG SН 114 K - мощность 23 кВт;
- дебит газа (15°С-1030мбар) – 2,98 м3/ч;
- объем котловой воды 13,8 л;
- количество горелок – 3 шт;
Бойлер GMT 130 B:
- емкость 130л;
- максимальное давление нагреваемой воды до 10 бар;
- температура питьевой воды до 60°С.
- производительность 420л/ч при 45°С

4. Требования.
4.1. Для бесперебойной работы котла организовать приток воздуха в помещении то-
почной. Сечение приточного канала должно быть равным или большим сечения
дымохода. В данном проекте сечение дымохода составляет 111,8 см2.
4.2. Качество питательной воды для водогрейных котлов и системы теплоснабжения
должно соответствовать требованиям ГОСТ 21563-93.

5. Заключение.
Проект котельной выполнен в соответствии с «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа, водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388К (115°С)» и СНиП 11-35-85



Дата
07.08.2023
Язык
Русский
Состав

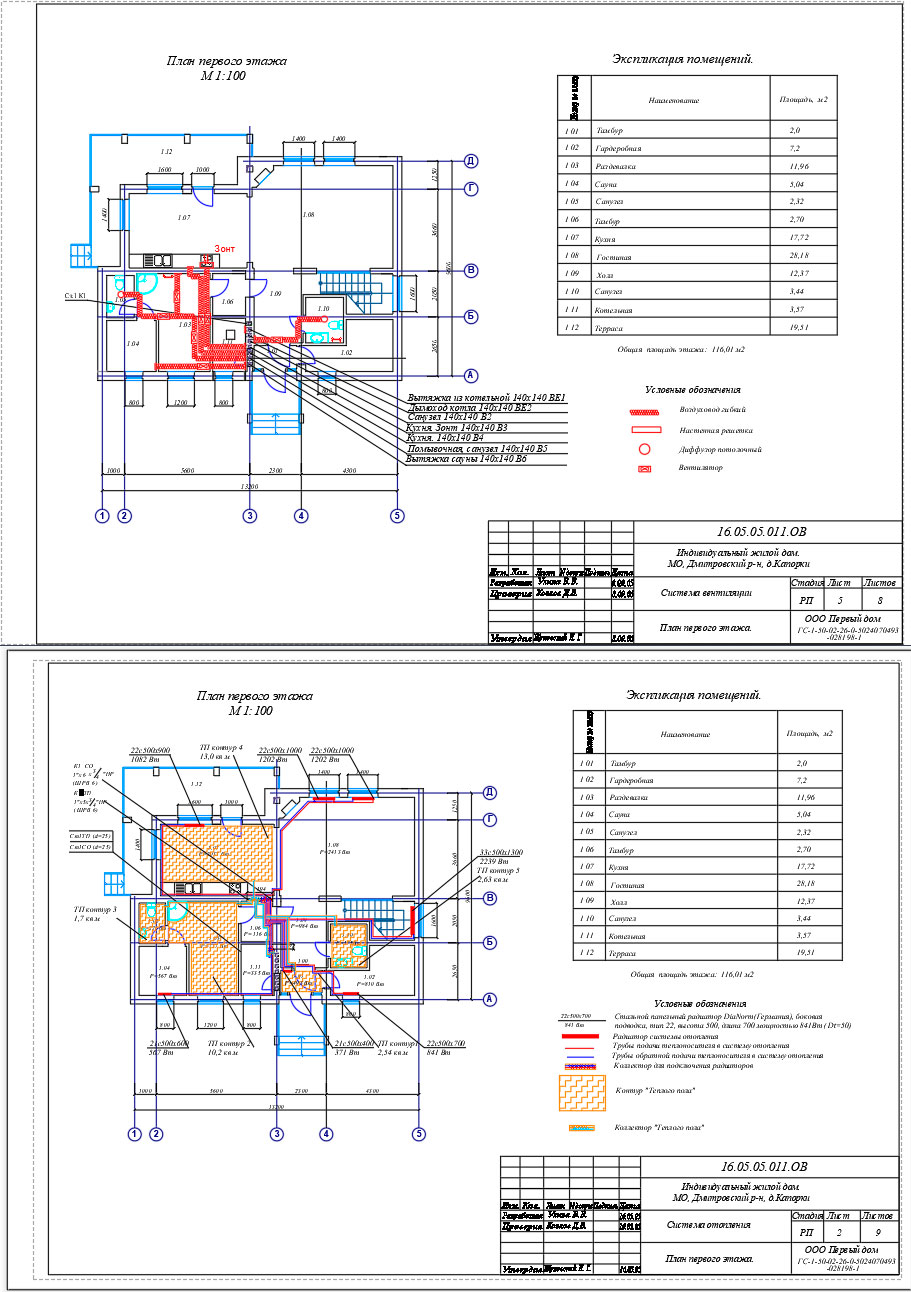

План первого этажа, План второго этажа, Аксонометрическая схема, Котельная
Софт
AutoCAD 2013 Как открыть?
Содержимое архива
  • IKU
    • ДОМ3 ВАР 2 вент.dwg
    • ПЗ ИКУ 011.doc
    • Спец-ция вент..xls
    • Спецификация ИКУ 011 .xls
    • ПОЯСНИТЕЛЬНАЯ ЗАПИСКА .doc
    • ДОМ 3 ВАР2 ТМ.dwg
    • ДОМ3 ВАР 2 СО.dwg
    • Спецификация СО .xls
