ОиВ гражданского 2х этажного здания г. Белгород

МГСУ
Кафедра "Теплогазоснабжения и вентиляции"
Курсовая работа по дисциплине "ИСиОЗ.ТГВ"
На тему "Отопление и вентиляция гражданского здания"
Москва 2018

исходные данные:
Район строительства – г. Белгород
Ориентация фасада– СЗ
Система отопления – двухтрубная
Марка чугунного радиатор – М-140
Перепад давления на вводе в здание – 90 кПа
Количество этажей – 2
Высота этажа – 2,9 м

Содержание
1.Исходные данные
2.Определение тепловой мощности системы отопления
3.Конструирование и расчет системы отопления
4.Конструирование и расчет системы вентиляции

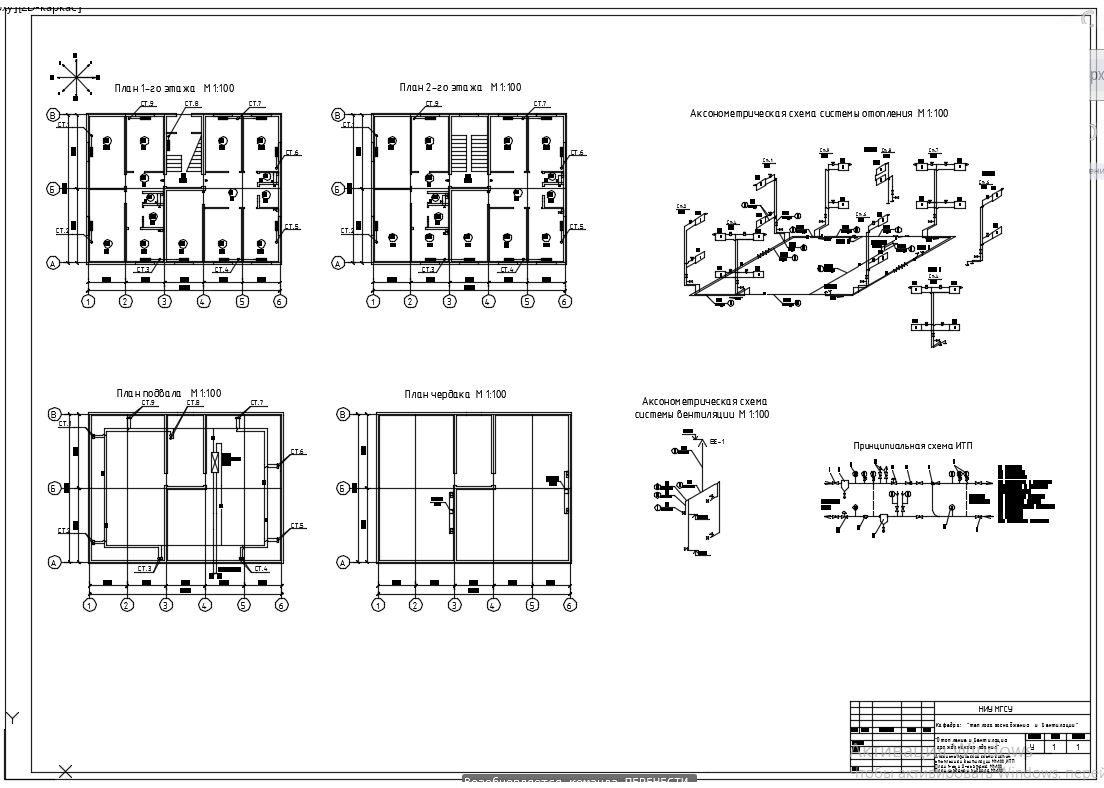

Графическая часть содержит один лист: план первого этажа, план второго этажа, план подвала, план чердака, аксонометрическая схема отопления, аксонометрическая схема вентиляции, Схема ИТП.

Состав: ПЗ, планы, аксонометрическая схема отопления, аксонометрическая схема вентиляции, Схема ИТП. Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / ОиВ гражданского 2х этажного здания г. Белгород

ПЗ ТГВ.docx
Чертежи.dwg
