Котельная газовая водогрейная 2Х91кВт VITODENS 200

Раздел ТМ. Котел ф. VIESSMANN тип VITODENS 200. Единичная мощность котла-91 кВт-2шт.
Проектом предусмотрена установка каскада из двух водогрейных котлов Vitodens 200-W мощностью N=91кВт каждый, производства фирмы "Viessmann", Германия.
Теплоносителем для систем отопления и вентиляции служит горячая вода с параметрами 80-60 С, для горячего водоснабжения - Т=55 C.
Вид топлива - природный газ.
Для снижения жесткости исходной воды проектом предусмотрена комплексная установка умягчения производительностью Gном=0,3м³/ч.
Умягченная вода G=0,014м³/ч подается на подпитку системы теплоснабжения.
Статическое давление в нижней точке системы теплоснабжения - м.в.ст. Давление водопроводной воды на вводе в мини-котельную составляет - 26,0 м.в.ст.
Приготовление горячей воды с температурой 55 С на нужды горячего водоснабжения осуществляется в емкостном водонагревателе емкостью 500л.
В верхних точках трубопроводов установить арматуру для выпуска воздуха, в нижних - для спуска воды.

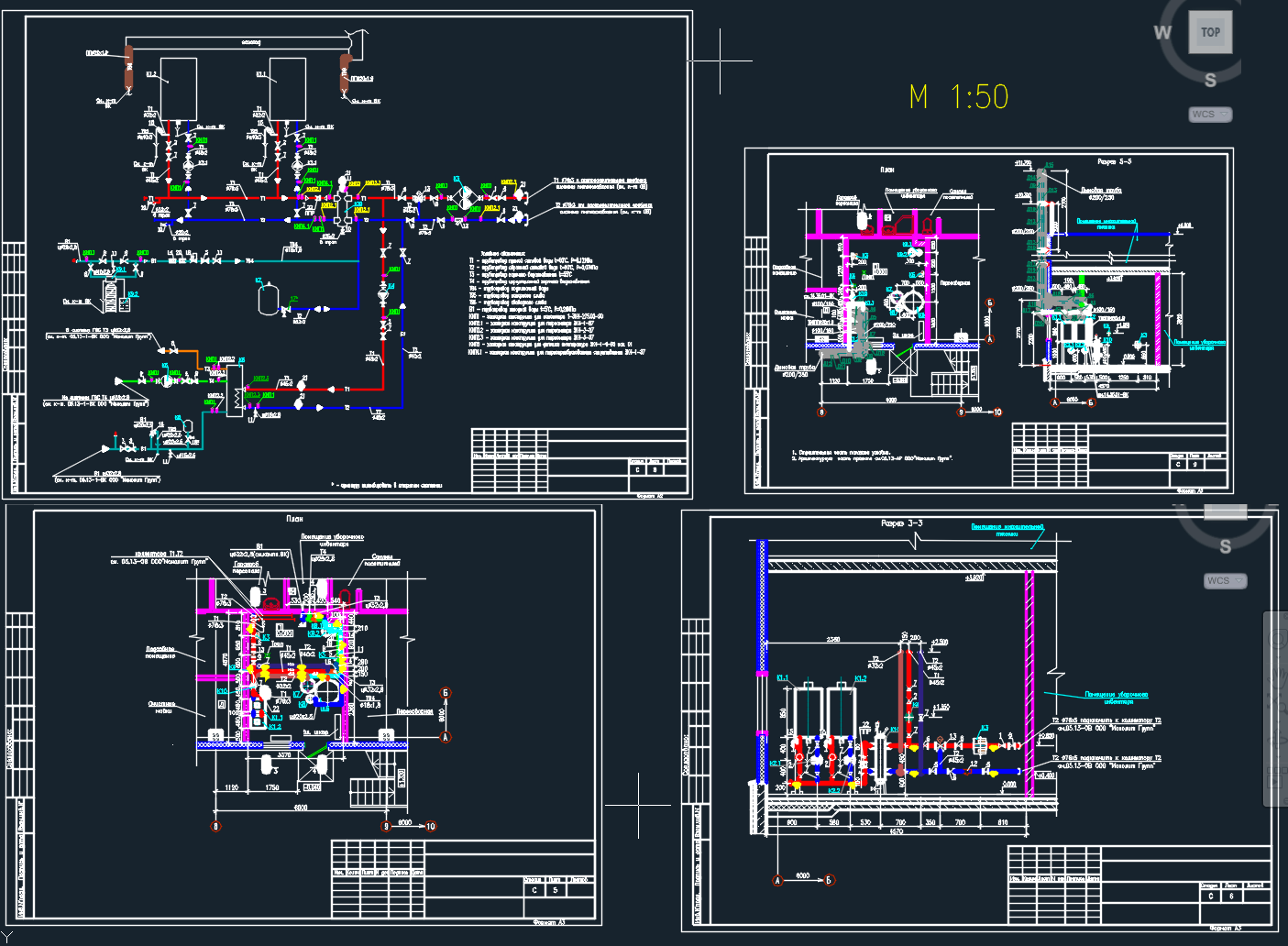

Состав: Общие данные. План котельной. Разрезы. Тепловая схема Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Котельная газовая водогрейная 2Х91кВт VITODENS 200

Котельная раздел ТМ.dwg
