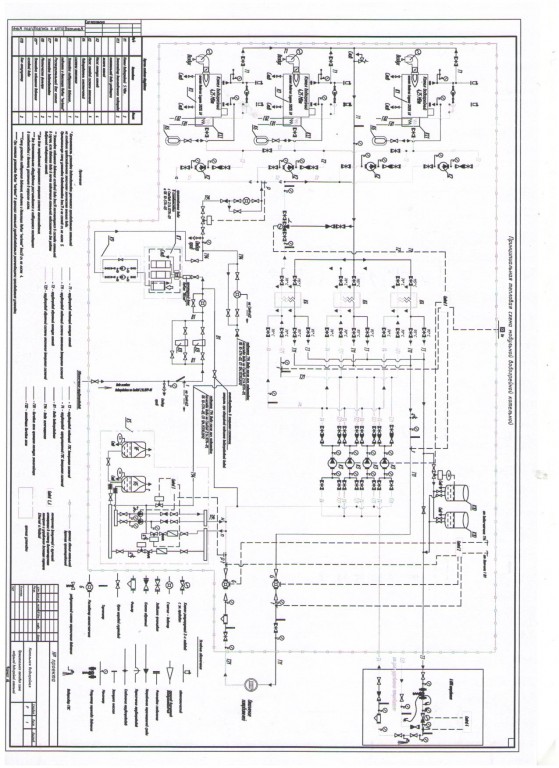

На чертеже представлена принципиальная схема водогрейной котельной с присоединением систем теплоснабжения и ГВС по открытой независимой схеме. В котельной предусмотрена установка водоподготовки. Подпитка осуществляется через современную установку REFLEX VARIOMAT.Установленная мощность котельной 12,7 МВт ( три котла по МВт).
