В деревенском доме менял старый "толстый" газовый водонагреватель BOSH на новый (более тонкий в глубину) EDISSON E 20 D Pro. Понял, что, чем менять старые присоединительные размеры на кафельной плитке (2 крюка-дюбеля 5мм на расстоянии 227..230 мм), проще будет сделать кронштейн-переходник, чтобы и в будущем не сверлить кафельную плитку.

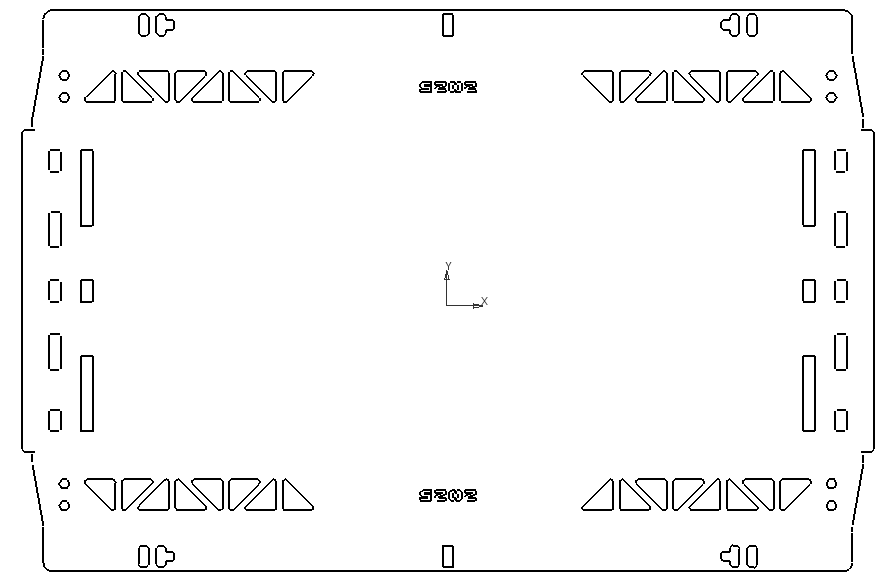

В кронштейне (выполнена из стали AISI430 1мм) - прямоугольные отверстия, подходящие как для обычного болтового соединения М6, так и с закладной гайкой М6 (типа CM230600). Практическая ценность: при необходимости менять водонагреватель (местные говорят, что быстро летят...), не надо трогать стенку, всё выполняется на кронштейне.
Модель водонагревателя отрисована с помощью линейки и рулетки
