Модель трубной системы парового котла ДКВр-10/13

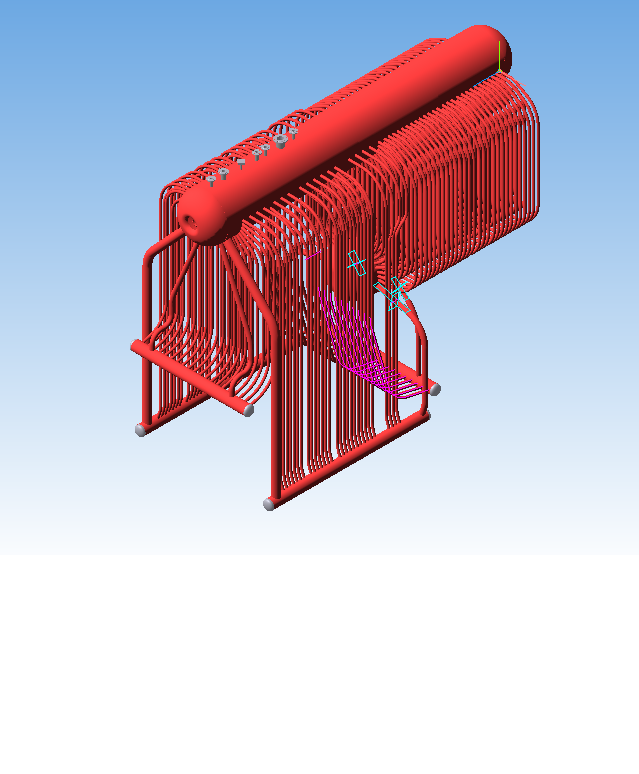

Модель трубной системы парового котла ДКВр-10/13. Паропроизводительность 10 т/час, давлением 1,3 МПа

Состав: 3Д сборка трубной системы котла, модели экранных труб и коллекторов, конвективных труб, верхнего и нижнего барабана, опускных и перепускных труб

Софт: КОМПАС-3D 16.1

Файлы:

Каталог
Инженерные системы
Теплоснабжение
Модель трубной системы парового котла ДКВр-10/13
