Модель трубной системы парового котла ДКВр-10-13

629

150

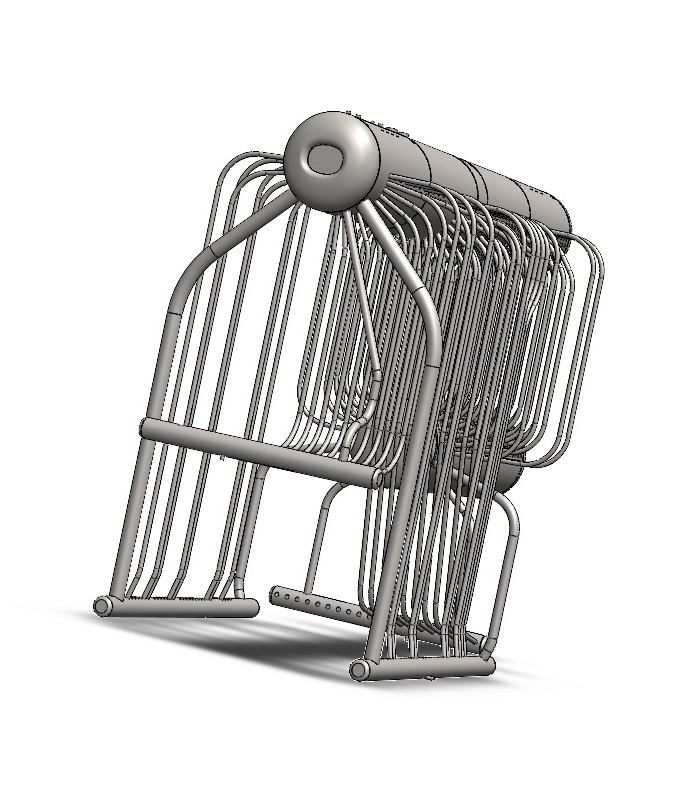

3D модель Модель трубной системы парового котла ДКВр-10-13

Модель выполнялась под конкретную задачу, поэтому для ее финишной доводки необходимо немного поработать напильником, а именно:
- добавить фланцы ко всем штуцерам;
- добавить смотровые лючки на коллекторы;
- добавить крышки лазов на барабанах;
- добавить внутрибарабанные устройства для верхнего барабана;
- врезать в днище нижнего барабана продувочную трубу и трубу разогрева нижнего барабана

ДКВР ДКВР-10-13 Котел
