Моечная противопожарной техники со складом

1. Исходными данными для разработки рабочих чертежей отопления и вентиляции являются технологическое задание и стропильные чертежи.
2. Рабочие чертежи по отоплению и вентиляции выполнены в соответсвии с требованиями СНиП РК4.02-42-2006, отопление,вентиляция и кондиционирование воздуха.
3. Расчетная температура внутреннего воздуха в холодный период года принята:
- в помещении мойки в нерабочее время 5°С, в рабочее время 18°С;
- в остальных помещениях 5°С.
4. В качестве теплоносителя принята вода с температуры 90-70°С для систем отопления и вентиляции.
5. При монтаже трубопроводов предусмотреть закладные конструкции для установки приборов кип в соответствии с рабочими чертежами основного комплекта марки АОВ.
6. Крепление трубопроводов и радиаторов выполнить по серии 4.904-69. крепление воздуховодов- по серии 5.904-1.
7. Трубопроводы, прокладываемые в подпольном канале, трубопроводы системы теплоснабжения колориферов, колекторы итп (индивидуальный тепловой пункт) изолировать шнуром и полуцилиндрами теплоизоляционнами толщиной слоя 40мм с покровным слоем из стеклоткани.
8. Трубопровод технологического выброса изолировать плитами теплоизоляционнами толщной слоя 60мм с покровным слоем из стали тонколистовой.
9. Нагревательные приборы в помещении с категорией производства В установить на 100мм от стен, а экран на 100мм от нагревательного прибора.
10. Перед изоляцией выполнить антикоррозионное покрытие трубопроводов по
СНиП 1.02.01-85 "Тепловые сети".
11. После окончания рабочей смены отключить эл. двигатель приточной установки П2 и закрыть утепленный клапан (поз. П 2.7)
12. Перед началом работы произвести операции в обратном порядке.

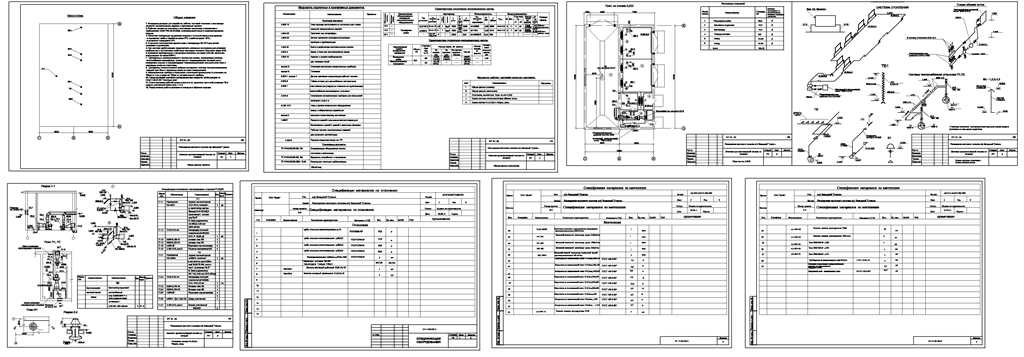

Состав: Общие данные, План на отм. 0,000, Схема системы отопления, Установки систем П1,П2,В1, Спецификация. Язык документа

Софт: AutoCAD 2013
