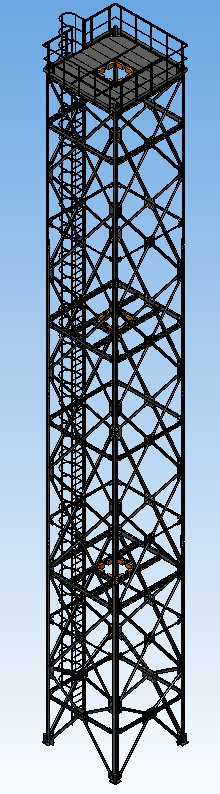

Обрешетка к трубе дымовой H=36. Выполнена по типовому проекту 907-2-223 см. Без внутренних площадок. Лестница вынесена наружу.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Обрешетка к трубе дымовой H=36 м.
Обрешетка к трубе дымовой H=36 м.
0
118
979
6
1
100
Сообщить о проблеме
Автор
Конструкторский Отдел
Дата
06.07.2016
Язык
Русский
Состав
3D Сборка, деталировка, модели. Чертежи, сборочные единицы, спецификация, деталировка
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
ТД-57.50.00.00 СБ - Лестница Сборочный чертеж.cdw
-
ТД-57.50.00.01 - Обечайка.cdw
-
-
-
ТД-57.60.00.00 - Ограждение ОГ-1.cdw
-
-
-
ТД-57.70.00.00 - Ограждение ОГ-2.cdw
-
-
-
ТД-57.40.00.00 СБ - Секция верхняя Сборочный чертеж.cdw
-
ТД-57.40.00.01 - Уголок.cdw
-
ТД-57.40.00.02 - Швеллер 20.cdw
-
-
-
ТД-57.10.00.00 СБ - Секция нижняя Сборочный чертеж.cdw
-
ТД-57.10.00.01 - Косынка.cdw
-
ТД-57.10.00.02 - Косынка 2.cdw
-
ТД-57.10.00.03 - Уголок.cdw
-
ТД-57.10.00.04 - Уголок 2.cdw
-
ТД-57.10.00.05 - Уголок 3.cdw
-
ТД-57.10.00.06 - Уголок 4.cdw
-
ТД-57.10.00.07 - Швеллер 14.cdw
-
ТД-57.10.00.08 - Швеллер 20.cdw
-
ТД-57.10.00.09 - Опора.cdw
-
-
-
ТД-57.20.00.00 СБ - Секция средняя 1 Сборочный чертеж.cdw
-
ТД-57.20.00.01 - Уголок.cdw
-
ТД-57.20.00.02 - Уголок 2.cdw
-
ТД-57.20.00.03 - Швеллер 14.cdw
-
-
-
ТД-57.30.00.00 СБ - Секция средняя 2 Сборочный чертеж.cdw
-
ТД-57.30.00.01 - Швеллер 20.cdw
-
-
-
ТД-57.80.00.00 СБ - Упор.cdw
-
ТД-57.80.00.01 - Пластина.cdw
-
-
ТД-57.00.00.00 СБ - Обрешетка Сборочный чертеж.cdw
-
ТД-57.00.00.01 - Пластина 1.cdw
-
ТД-57.00.00.02 - Пластина 2.cdw
-
ТД-57.00.00.03 - Пластина 3.cdw
-
ТД-57.00.00.04 - Швеллер 20.cdw
-
ТД-57.00.00.05 - Швеллер 20.cdw
-
ТД-57.00.00.06 - Лист 1.cdw
-
ТД-57.00.00.07 - Лист 2.cdw
-
ТД-57.00.00.08 - Лист 10.cdw
-
ТД-57.00.00.09 - Лист 10.cdw
-
-
-
Лестница.a3d
-
Обечайка.m3d
-
Пластина.m3d
-
Ступенька.m3d
-
Уголок 75х75х6 (L=8140).m3d
-
-
-
-
Лист 4 140х1200.m3d
-
Ограждение ОГ1.a3d
-
Пластина.m3d
-
Стойка.m3d
-
Уголок 25х25х3 (L=1200).m3d
-
Уголок 50х50х5 (L=1200).m3d
-
-
-
Лист 4 140х1200.m3d
-
Ограждение ОГ2.a3d
-
Пластина.m3d
-
Стойка.m3d
-
Уголок 25х25х3 (L=1200).m3d
-
Уголок 50х50х5 (L=1200).m3d
-
-
-
-
Прорисовка верхней секции.cdw
-
Секция верхняя.a3d
-
Уголок 63х63х5 L=3300(перемычка).m3d
-
Уголок 100х100х7 L=8150.m3d
-
Швеллер 20 L=3300.m3d
-
-
-
Косынка.m3d
-
Косынка 2.m3d
-
Лист 8 200х200.m3d
-
Лист 8 200х700.m3d
-
Лист 8 500х500.m3d
-
Лист 8 500х700.m3d
-
Опора.m3d
-
Прорисовка нижней секции.cdw
-
Секция нижняя.a3d
-
Уголок 63х63х5 L=3220(перемычка).m3d
-
Уголок 100х100х7 L=1700(диагональ).m3d
-
Уголок 100х100х7 L=2350(диагональ).m3d
-
Уголок 100х100х7 L=2500(диагональ).m3d
-
Уголок 140х140х9 L=9085.m3d
-
Швеллер 14 L=3220.m3d
-
Швеллер 20 L=3220.m3d
-
-
-
Секция средняя 1.a3d
-
Уголок 63х63х5 L=3250(перемычка).m3d
-
Уголок 90х90х7 L=2500(диагональ).m3d
-
Уголок 125х125х8 L=6730.m3d
-
Швеллер 14 L=3250.m3d
-
-
-
Лист 8 200х300.m3d
-
Секция средняя 2.a3d
-
Швеллер 20 L=3250.m3d
-
-
-
Пластина 100х100х10.m3d
-
Пластина 100х190х10.m3d
-
Упор.a3d
-
-
Лист 10х100х1140.m3d
-
Лист 10х100х1230.m3d
-
Лист рифленка 1.m3d
-
Лист рифленка 2.m3d
-
Обрешетка.a3d
-
Пластина 1.m3d
-
Пластина 2.m3d
-
Пластина 3.m3d
-
Прорисовка накладок.cdw
-
Швеллер 20 №1.m3d
-
Швеллер 20 №2.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Владимир Ашаткин
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Данная дымовая труба полностью отличается от типового проекта.
Так по типовому проекту 907-2-223 дымовые трубы идут диаметром Т1 - 2000, Т2-1400, Т3- 1200
обрешетка дымовой трубы выполнена таким образом что отверстие под дымовую трубу полностью не соответствую типовому проекту т.е трубы вышеперечисленных диаметров не смогут войти в данную конструкцию. Расположение ограничителей температурного расширения дымовой трубы, не соответствует типовому проекту. Конструкция площадки также не соответствует типовому проекту.
Стыковка (наращивание стояночных уголков) выполнена на 6 болтовых соединений каждой грани стояночного уголок, по типовому проекту их 8 шт. А все эти изменения приводят к выполнению дополнительных расчетов.
Вывод данная обрешетка изменена и не соответствует типовому проекту 907-2-223 см.
