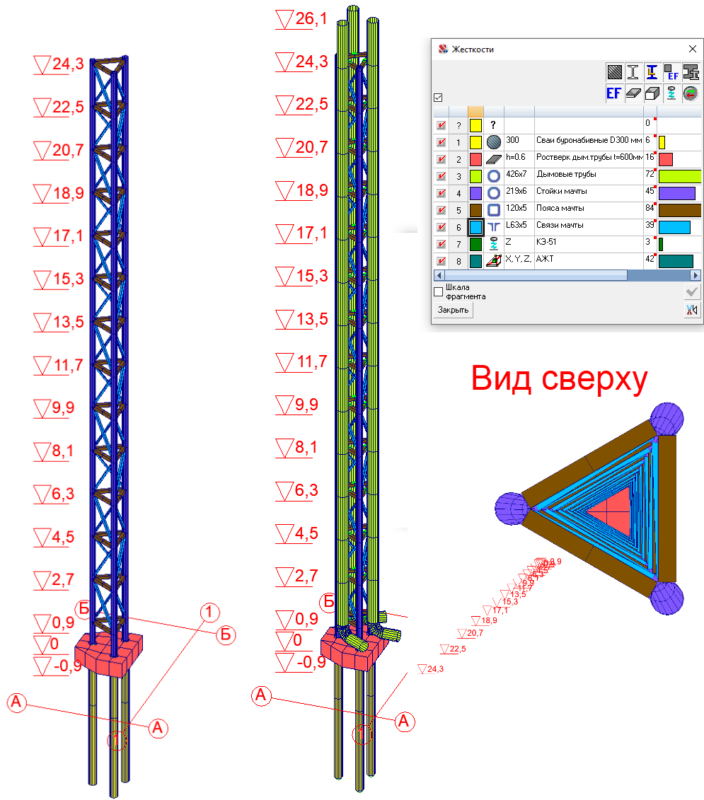

Расчётный модель дымовых труб на мачте выполнен вычислительном комплексе SCAD Offict 23.1.1.1. в нормах EN.
Размеры ростверка под дымовые трубы 2,2х2,04х0,6h м, выполняется столбчатыми на свайном основании. Сваи буронабивные диаметром 300 мм, глубиной 5 м.
Высота 3-х дымовых труб 26,0 м, диаметр 426х7.
Мачтовая опора дымовых труб имеет равносторонний треугольник размеры в плане (в осях) 1,2 м, высота мачты от уровня верха ростверка 24,4 м.
- Главная -
- Чертежи -
- Строительство -
- Мачта для дымовых труб H=26 м
Мачта для дымовых труб H=26 м
0
0
143
1
2
100
Сообщить о проблеме
Автор
Баатыр
Озгонбаев
Дата
20.03.2024
Язык
Русский
Состав
Расчетный 3D модель
Софт
SCAD Office 23.1.1.1
Содержимое архива
-
Мачта для дымовых труб H=26 м.SPR
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Maxim Bas
Евгений Завалин
Альбина
Комментарии
2
Баатыр
Озгонбаев
Автор
23.03.2024 в 18:37
Ссылка на комменарий 370938
Здравствуйте! 1. На панели фильтров с правой кнопки мыщи нажмите на кнопку "номера типа жесткости" , в появившемся панели поставьте галочку на "Цветовое отображение", дале нажмите применить и ОК ; 2.На панели фильтров с правой кнопки мыщи нажмите на кнопку "Удаление линий не видимого контура", в появившемся панели поставьте галочки на "Показать толщину пластин" и "Показать профиль стержней", дале нажмите применить и ОК.
Алиса
Селезнева
23.03.2024 в 01:21
Ссылка на комменарий 370917
Здравствуйте! А как в этой программе переключаться из режима каркаса в визуальный, как на картинке?
