Опорная металлическая рама под дымовую трубу h=15м

Опорная рама под легко несущие дымовые трубы. Трубы крепятся к металлической рамы с внешней стороны на хомуты. Количество труб - три. Каждая труба диаметром - 400 мм. Дымовые трубы предназначены для котельной на твердом топливе. Высота труб -15 м.

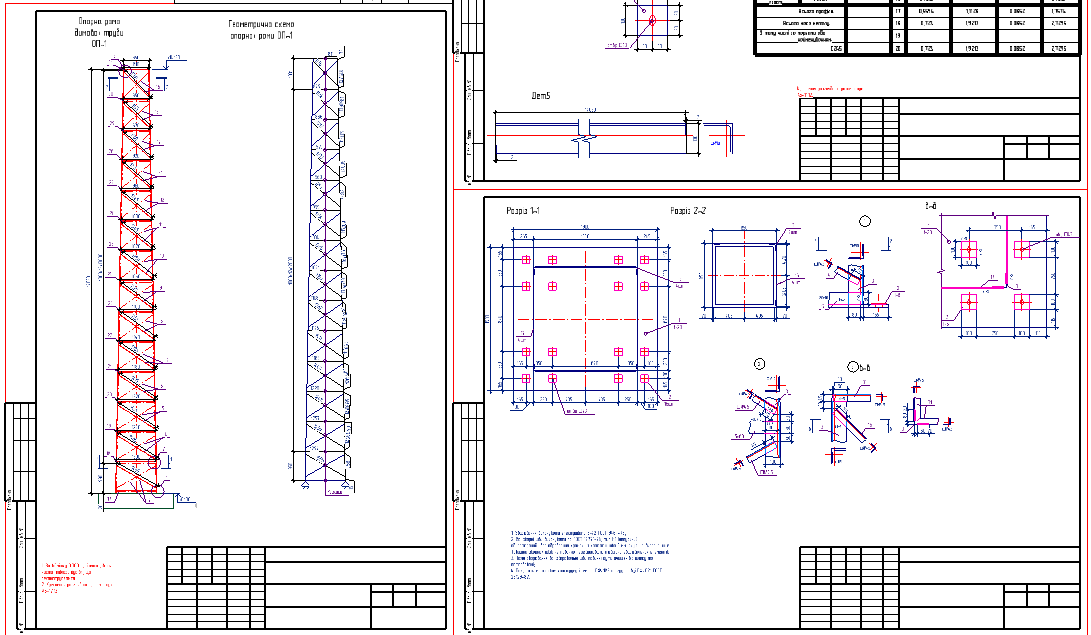

Состав: Геометрическая схема опорной рамы, деталировка, разрез, спецификация

Софт: AutoCAD 13

Файлы:
Dimova_truba.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
