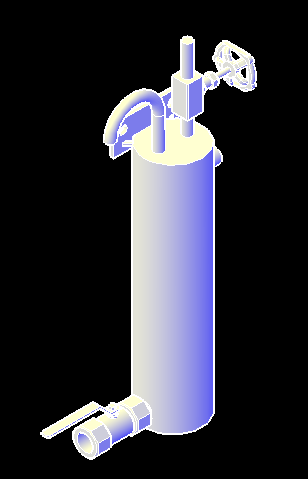

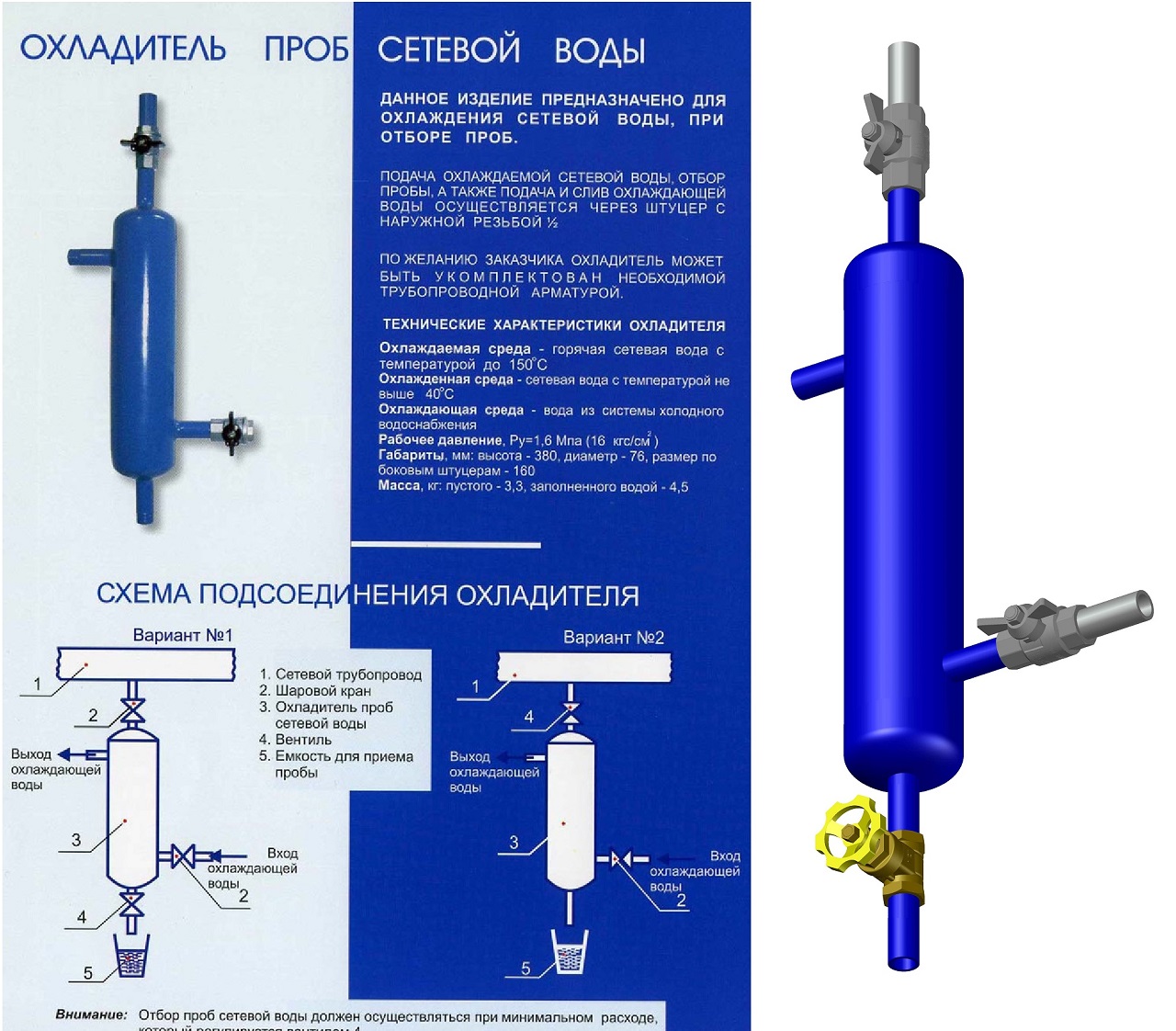

Охладитель проб сетевой воды Ду76

Предназначен для охлаждения горячей сетевой воды.
Подача охлаждаемой сетевой воды, отбор пробы и слив охлаждающей воды осуществляется через штуцер с наружной резьбой 1/2.
Технические характеристики:
охлаждаемая среда - горячая сетевая вода с температурой да 150 град.С,
охлажденная среда - сетевая вода с температурой не выше 40 град.С,
охлаждающая среда - вода из системы холодного водоснабжения,
рабочее давление Ру=1,6 МПа (16 кг/см2),
диаметр охладителя 76 мм,
диаметры штуцеров подключения 1/2".

Состав: 3D сборка Язык документа
