Павильон узла учета сетевой воды и пара

364

100

3D модель Павильон узла учета сетевой воды и пара

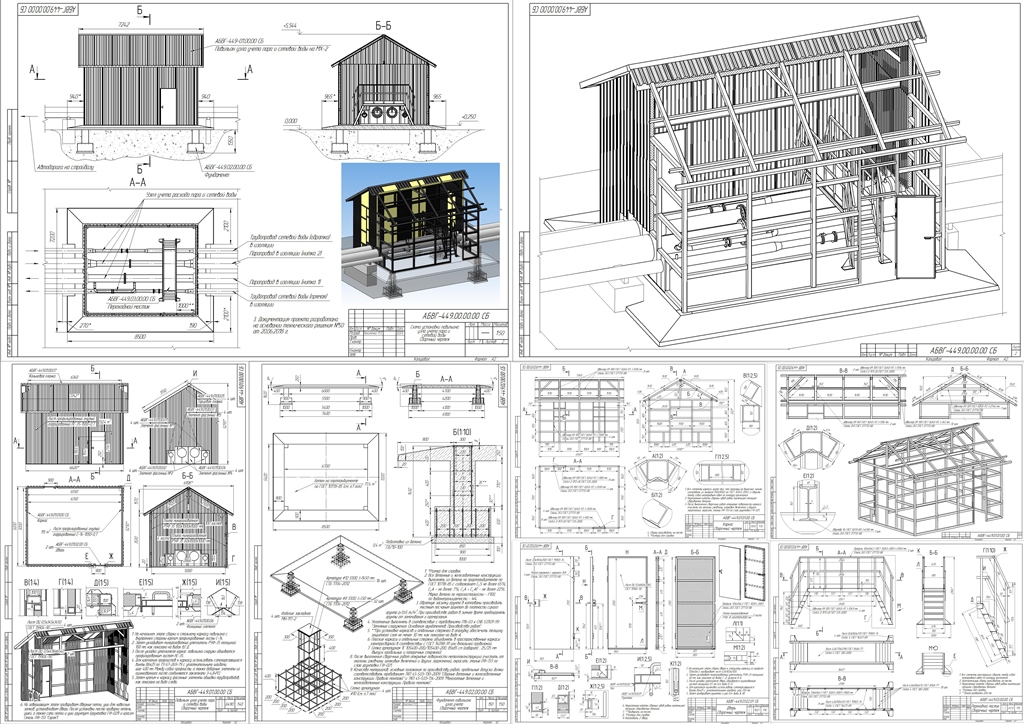

Проект павильона изготовлен согласно технического решения с целью обеспечения бесперебойной работы оборудования и приборов узла учета сетевой воды и пара. Представляет собой установленный на бетонном фундаменте металлический сварной каркас, обшитый профилированными листами, между которыми укладывается утеплитель. Имеет две двери и стальной переходной мостик для облегчения работы обслуживающего персонала.

3D Модели Павильон узла учета сетевой воды и пара узел учета

Автор

Максим Палыч Николенко

Дата

26.09.2018

Язык

Русский

Состав

3D сборка, сборочные чертежи, подсборки, деталировка

Софт

КОМПАС-3D 13 sp 1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
