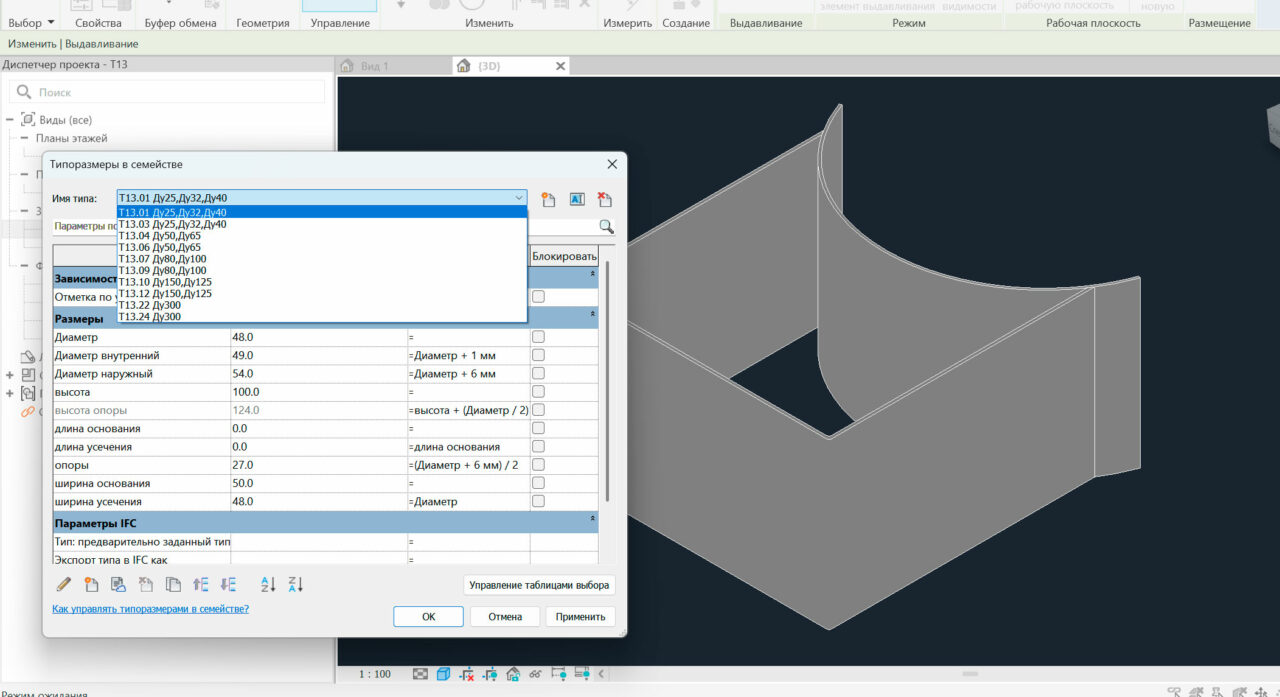

Опоры подвижные типа Т13 по серии 4.903-10 для трубопроводов тепловых сетей надземной и подземной прокладки. Диаметры: Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду300. После загрузки семейства в проект, выбор типоразмера осущетвляется стандартным образом в панели "свойства". Выбор типоразмера непосредственно в файле семества осуществляется через меню "свойства типа"
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Опоры неподвижные Т13 Серия 4.903-10 Вып.4.
Опоры неподвижные Т13 Серия 4.903-10 Вып.4.
0
38
2198
16
3
20
Сообщить о проблеме
Автор
elerium
Дата
16.05.2017
Язык
Русский
Состав
Семейство Revit
Софт
Autodesk Revit 2017
Отзывов пока нет
Содержимое архива
-
Т13.rfa
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Александр П
Олег
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день. Нашла решение! Файл надо преобразовать в step,потом его импортировать в автокад. И уже из него возможно создавать 2д виды. Так что спасибо за потраченное время и желание поточь.
Здравствуйте! Хорошо что разобрались. Все правильно, STEP это уже твердотельная модель, которую можно разбивать на снимки. Но я если честно думал что должно быть более простое решение, все таки Revit, Autocad, Invertor все принадлежат одной фирме, должна быть какая совместимость без нейтральных форматов.
Добрый вечер. Вроде похоже, но мне нужен файл, чтоб я могла открыть его в автокаде, тогда пойму так или не так

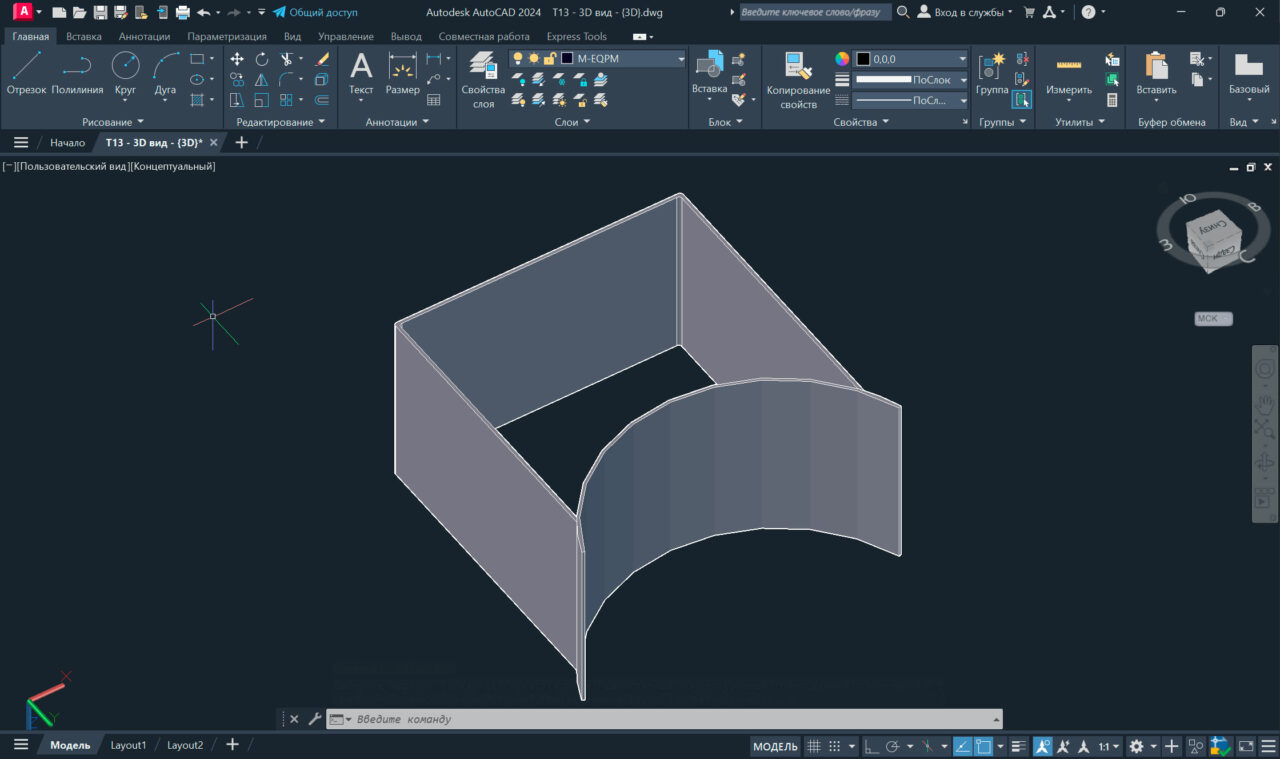

Добрый вечер. Я скинул файл на почту, но только один. Я не сделал ничего нового. Так же как и Вы в Revit сохранил в dwg и открыл в Autocad. Тут представлено семейство (вторая картинка в галереи), нужно каждый типоразмер экспортировать и дальше с ним работать. Если будут еще вопросы, задавайте их в обратном письме.
Доброе утро. Не совсем поняла про семейство. Но у меня создать разные воды 2д из 3д не получается. Обычно я их делаю командой пло (плоский снимок)

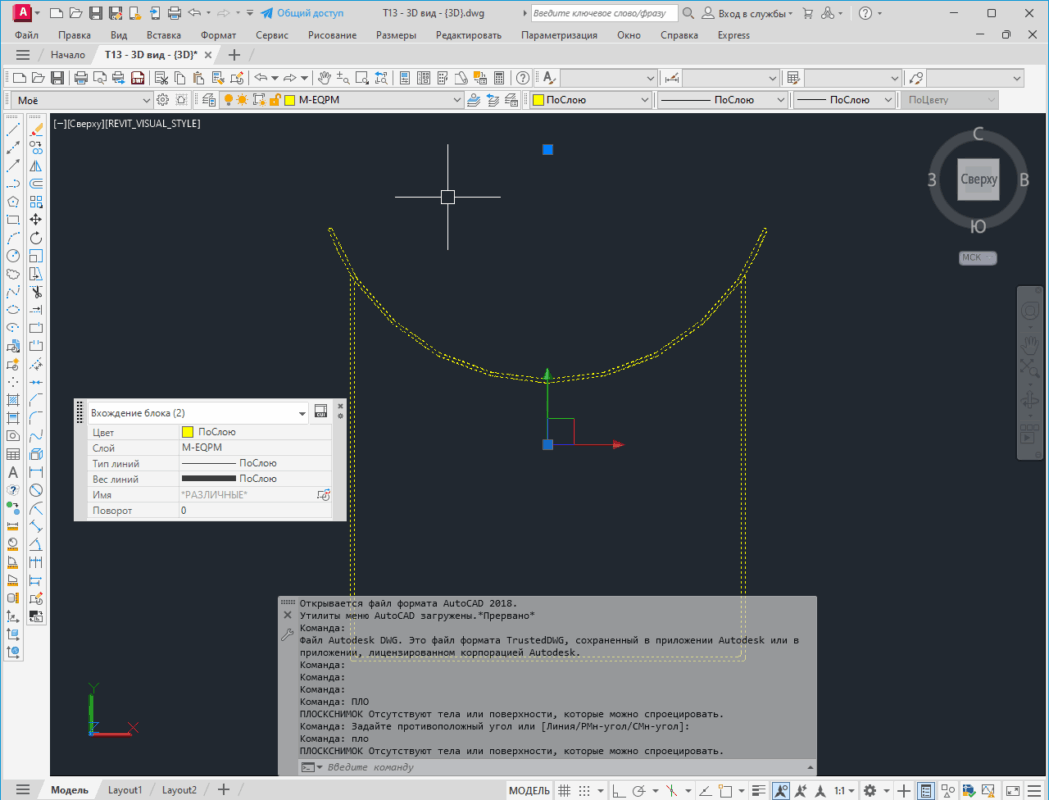

Надо было сразу сказать ошибку. AutoCAD при использовании команды «Плоский снимок» (FLATSHOT / ПЛОСКСНИМ) AutoCAD пишет: «Отсутствуют тела или поверхности, которые можно спроецировать», так происходит когда Revit сохраняет 3D Модель как меши (сетки), а не как тела/поверхности. FLATSHOT работает только с солидными телами (3D Solid) или поверхностями (Surface).

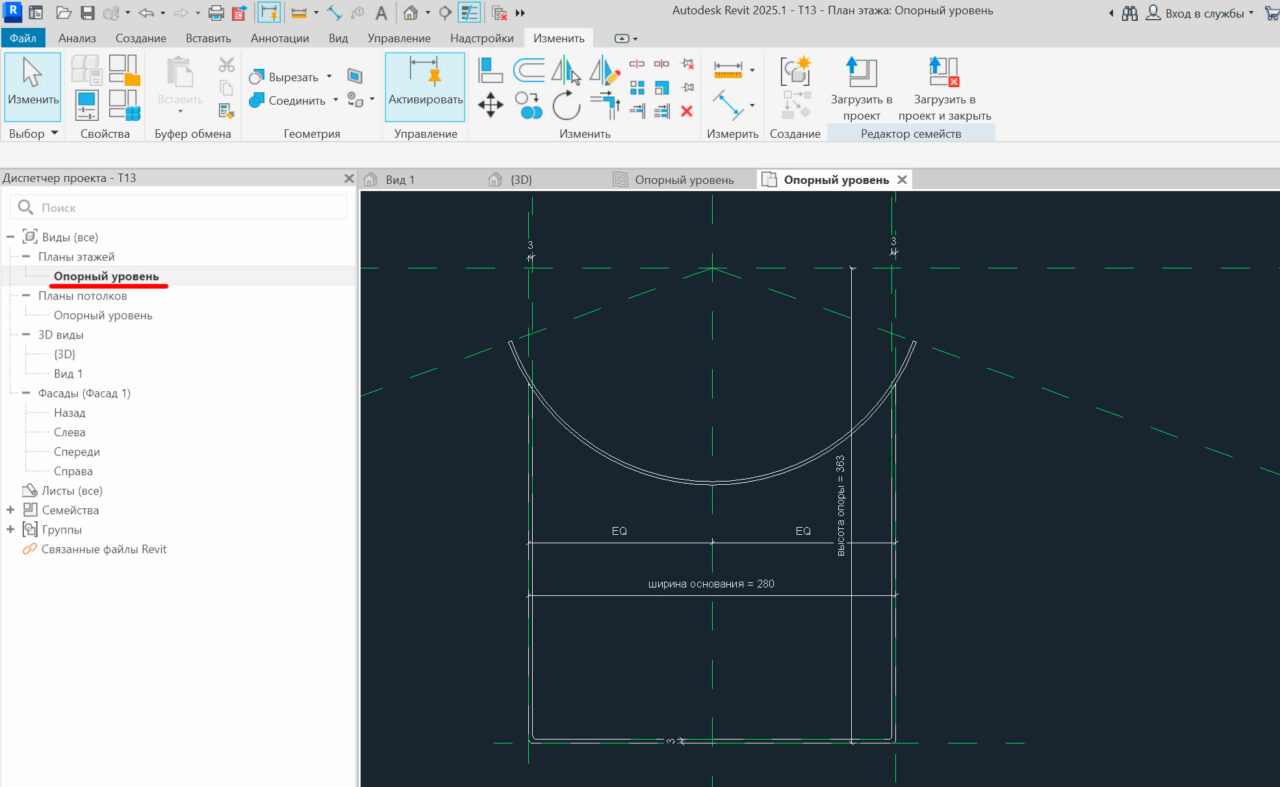

Самый правильный путь выгрузить 2D чертеж прямо из Revit и не мучить AutoCAD. Смотрите картинку, включаете план, потом нажимаете сохранить как DWG - получаете сразу нужный контур в автокаде. Так нужно сделать для каждого типоразмера.
Я это написала в первом сообщении. Я пыталась из Ревит вставлять в автокад, но у меня на чертеже может быть несколько разных видов опоры (план, разрезы). Поэтому он вставляет, несмотря на сохранение разных видов, только один вид. Начинаю менять, меняет везде. Нашла в интернете, что надо с пространством листа разобраться. Правда это потребует времени.

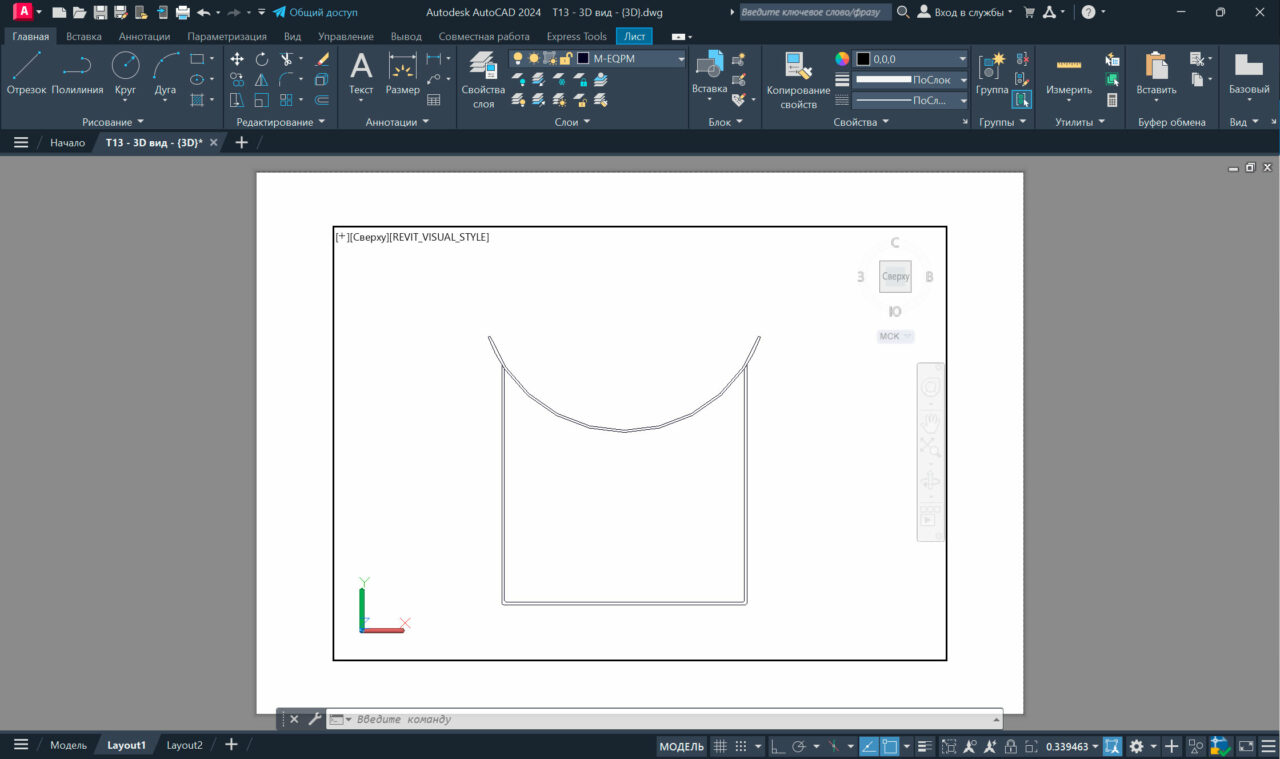

Добрый день. Скачала сегодня чертеж опоры Т13. Файл открылся в программе Revit, т.к. я не работаю в ней, я экспортировала в DWG. При попытке создать плоский снимок сообщает, что отсутствуют тела или поверхности, которые можно спроецировать.
Здравствуйте! А в какой программе Вы работаете?
Автокад 2024. Из 3д делаю плоские виды и вставляю их в планы и разрезы
Вот так?
