Отопление 10-этажного дома

Воронежский государственный технический университет
Кафедра ЖКХ
Курсовой проект по дисциплине: "Отопление"
На тему: "Отопление 10-ти этажного дома"
Воронеж 2018

Исходные данные:
Необходимо запроектировать систему отопления для 10 этажного жилого дома, расположенного в городе Петрозаводск. В здании имеются чердак и подвал. Вид системы отопления: двухтрубная система водяного отопления с нижней разводкой. Давление в подающей магистрали тепловой сети Рп=0,265 МПа; давление в обратной магистрали тепловой сети Ро=0,24 МПа; статическое давление Рст=0,28 МПа.
Параметры теплоносителя: в тепловой сети Тг=105 0С, to=70 oС, в системе отопления tг=95 oС, to=70 oС.
Содержание:
Введение 3
1. Исходные данные 4
1.1. Характеристика объекта 4
1.2. Тепловая мощность системы отопления 4
2. Выбор системы отопления и отопительных приборов 4
2.1. Описание запроектированной системы отопления 5
3. Гидравлический расчет трубопроводов системы отопления 6
3.1. Определение тепловой нагрузки и расхода воды в системе отопления 6
3.2. Гидравлический расчет системы отопления по удельным потерям давления 7
4. Располагаемое насосное давление в системе отопления 9
4.1. Расчётное циркуляционное давление в системе отопления 9
4.2. Гидравлический расчет системы отопления по характеристикам гидравлического сопротивления 9
5. Расчет и подбор оборудования для ИТП 10
5.1. Подбор циркуляционного насоса 10
5.2. Подбор расширительного бака 12
5.3. Пьезометрический график тепловых сетей 13
5.4. Гидравлический расчет трубопроводов ИТП 14
5.5. Тепловой расчет отопительных приборов 14
5.6. Автоматизированная система отопления 16
6. Подбор БТП 17
7. Назначение и устройство ИТП 17
8. Подбор теплосчетчика 18
Заключение 21
Список используемых источников 22

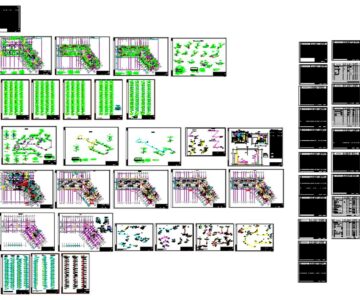

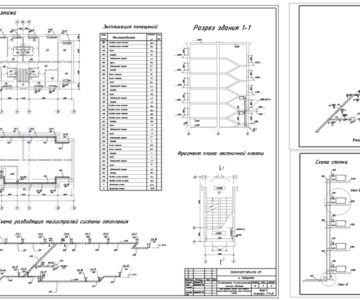

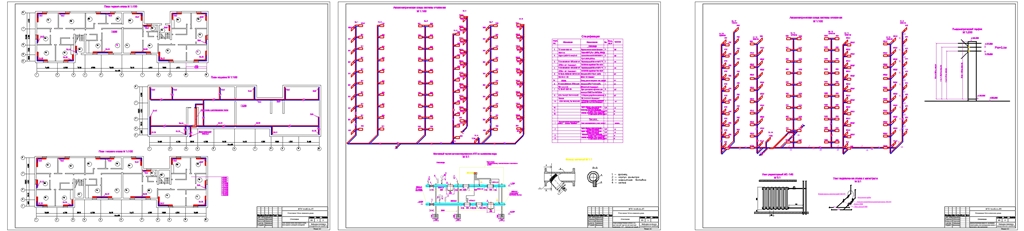

Состав: План первого этажа, план типового этажа, план подвала с разводкой магистралей, аксонометрическая схема СО, монтажный чертеж автоматизированного ИТП, фильтр сетчатый, пьезометрический график, узел присоединения стояка к магистрали, узел радиаторный Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Отопление 10-этажного дома

содержание.doc
пояснилка.docx
графическая часть.dwg
