Отопление 5-этажного дома г.Хабаровск

Южно-Уральский Государственный Университет
Кафедра "Градостроительство, инженерные сети и системы"
Курсовой проект по дисциплине "Отопление"
На тему: "Отопление 5-этажного жилого дома"
Челябинск 2017

В данном курсовом проекте для указанных исходных данных запроектирована система отопления для 5-этажного 2-секционного жилого здания. Климатические характеристики выбраны по нормативным документам для города Хабаровск. Выполнены следующие расчеты: определение тепловой мощности системы отопления, гидравлический расчет системы отопления, тепловой расчет отопительных приборов.

Расчетная температура наружного воздуха для систем отопления принимается равной tн= -29 ºС
Средняя температура наружного воздуха отопительного периода равна tот.пер.= -9,5 ºС
Продолжительность отопительного периода zот.п= 204 суток
Максимальная из средних скоростей ветра по румбам за январь υ= 3,9 м/с

СОДЕРЖАНИЕ
1 ИСХОДНЫЕ ДАННЫЕ……………………………………………………..5
2 ОПРЕДЕЛЕНИЕ ТЕПЛОВОЙ МОЩНОСТИ СИСТЕМЫ ОТОПЛЕНИЯ……………………………………………………………………..8
2.1 ОПРЕДЕЛЕНИЕ ТЕПЛОВЫХ ПОТЕРЬ ЧЕРЕЗ НАРУЖНЫЕ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ …………………………………........8
2.2 ОПРЕДЕЛЕНИЕ ТЕПЛОВЫХ ПОТЕРЬ НА НАГРЕВАНИЕ ВОЗДУХА, ИНФИЛЬТРУЮЩЕГОСЯ ЧЕРЕЗ НАРУЖНЫЕ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ЛЕСТНИЧНОЙ КЛЕТКИ……...….12
2.3 ОПРЕДЕЛЕНИЕ ТЕПЛОВЫХ ПОТЕРЬ НА НАГРЕВ ВОЗДУХА, ПОСТУПАЮЩЕГО В ПОМЕЩЕНИЕ В РЕЗУЛЬТАТЕ НЕСБАЛАНСИРОВАННОЙ ВЕНТИЛЯЦИИ И БЫТОВЫХ ТЕПЛОПОСТУПЛЕНИЙ…………………………………………………….15
2.4 ОПРЕДЕЛЕНИЕ ТЕПЛОВОЙ МОЩНОСТИ СИСТЕМЫ ОТОПЛЕНИЯ. ОЦЕНКА ТЕПЛОВОЙ ЭФФЕКТИВНОСТИ ЗДАНИЯ……………………………………………………………………….17
3 ОПИСАНИЕ ВЫБРАННОЙ СИСТЕМЫ ОТОПЛЕНИЯ……….…….....19
4 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ ОТОПЛЕНИЯ……….…....22
4.1 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ОСНОВНОГО ЦИРКУЛЯЦИОННОГО КОЛЬЦА…………………….………………….22
4.2 ЭПЮРА ЦИРКУЛЯЦИОННОГО ДАВЛЕНИЯ……………………....26
4.3 УВЯЗКА ЦИРКУЛЯЦИОННЫХ КОЛЕЦ……………………………27
5 ТЕПЛОВОЙ РАСЧЕТ ОТОПИТЕЛЬНЫХ ПРИБОРОВ.………………...30

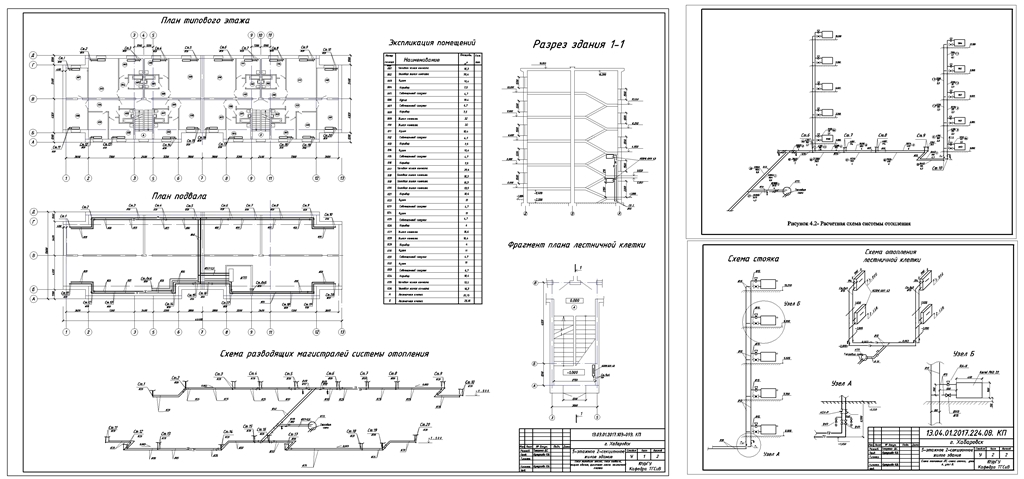

Состав: План типового этажа, план подвала, разрез здания, фрагмент плана лестничной клетки, Схема отопления ЛК, схема стояка, узел А, узел Б,Расчетная схема системы отопления Язык документа

Софт: AutoCAD 2018

Каталог / Инженерные системы / Теплоснабжение / Отопление 5-этажного дома г.Хабаровск

Просмотр файлов
дддд.dwg
Гидравлика.xlsx
88.docx
