Проектирование системы отопления 5-ти этажного жилого дома

Южно-российский государственный политехнический университет им. М.И. Платова
Кафедра Водное хозяйство, инженерные сети и защита окружающей среды
Курсовой проект по дисциплине "Отопление"
На тему "Отопление пятиэтажного жилого дома"
Новочеркасск 2017

В настоящей курсовом проекте рассчитана централизованная система отопления пятиэтажного здания, г.Белгород, Белгородская область.
Содержание
стр
Введение 3
1. Теплотехнический расчет ограждающих конструкций. 4
1.1. Исходные данные. 4
1.2. Градусо-сутки отопительного периода 4
1.2.1 Теплотехнический расчет наружных ограждений здания. 4
1.2.2. Расчёт бесчердачного перекрытия. 6
1.2.3. Расчет покрытия пола 7
1.2.4. Теплотехнические показатели ограждающих конструкций 8
2.Расчет теплопотерь здания. 9
2.1. Расчётная мощность системы отопления 9
2.2. Теплопотери через ограждающие конструкции 9
2.3. Теплопотери на нагревание инфильтрирующего воздуха 10
2.4. Теплопоступления от бытовых источников 11
3. Разработка системы водяного отопления здания. 20
4. Расчёт отопительных приборов 21
5. Гидравлический расчёт системы отопления здания 28
6. Расчет теплового пункта 33
6.1. Расчет водоструйного элеватора 33
Заключение 36
Список использованной литературы 37

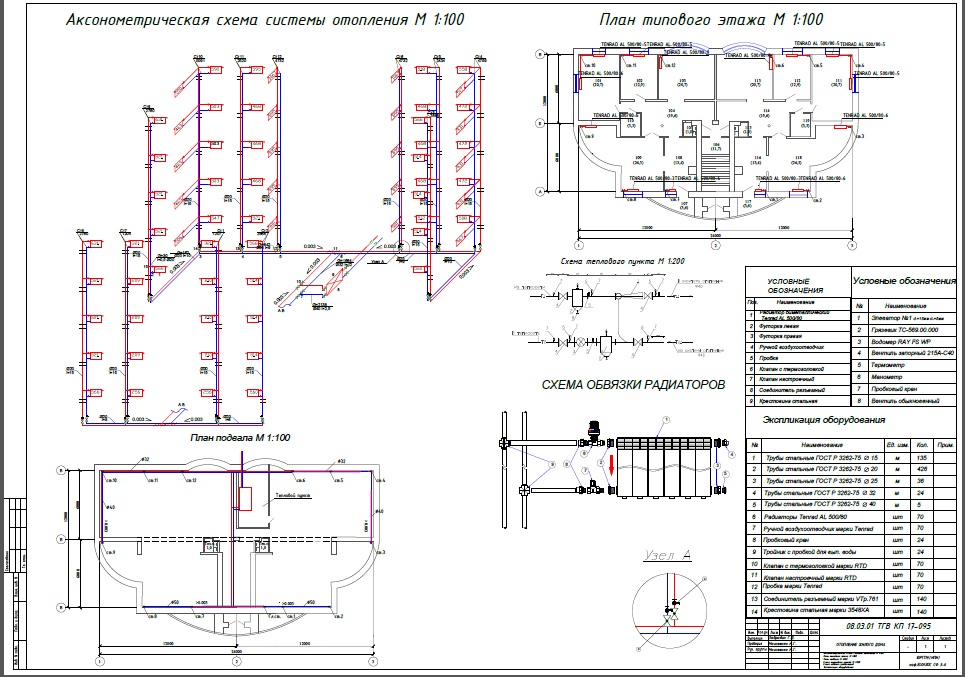

Состав: Пояснительная записка, аксонометрическая схема, план типового этажа, план подвала, схема теплового пункта, схема обвязки радиаторов, экспликация помещений Язык документа
