Отопление ондивидуального жилого дома

Проект водяного отопления индивидуального жилого дома с гаражом, баней и теплогенераторной.

Отапливаемая площадь: 1 эт. - 74,3 м2, 2 эт. - 60,9 м2, гараж - 69,93 м2, баня - 28,8 м2.

Система отопления комбинированная - радиаторами и поверхностью пола.
Система радиаторного отопления двухтрубная с тупиковой разводкой ветвей. Отопительные приборы - стальные панельные радиаторы Buderus Logatrend h=500 (300) мм производства "Buderus".

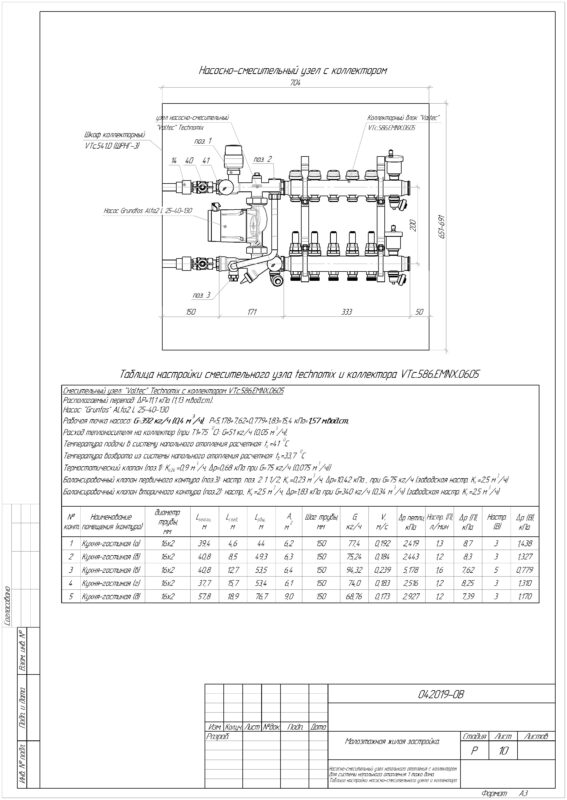

Подключение систем напольного отопления предусмотрено через насосно-смесительные узлы Technomix производства "Valtec".

В теплогенераторной установлен газовый настенный котел "Baxi" Luna 3 Comfort 1.310 Fi
мощностью 31 кВт. Подогрев горячей предусмотрен в ёмкостном водонагревателе типа Premier Plus 200 объёмом 200л производства "Baxi".

водяное отопление индивидуальное отопление Напольное отопление Отопление жилого дома отопление и теплоснабжение отопление частного дома Рабочий проект Теплогенераторной с спецификацией теплый пол.

Автор

Shadow

Дата

24.07.2026

Язык

Русский

Состав

Рабочие чертежи со спецификацией системы водяного радиаторного и напольного отопления индивидуального жилого дома с гаражом и баней, чертежи со спецификацией газовой теплогенераторной (котельной)

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- л.1-3 Общие данные.cdw

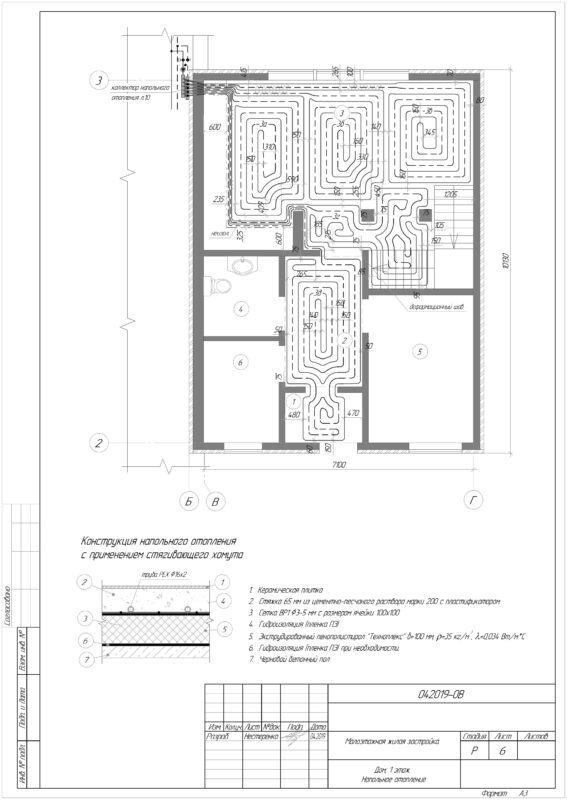

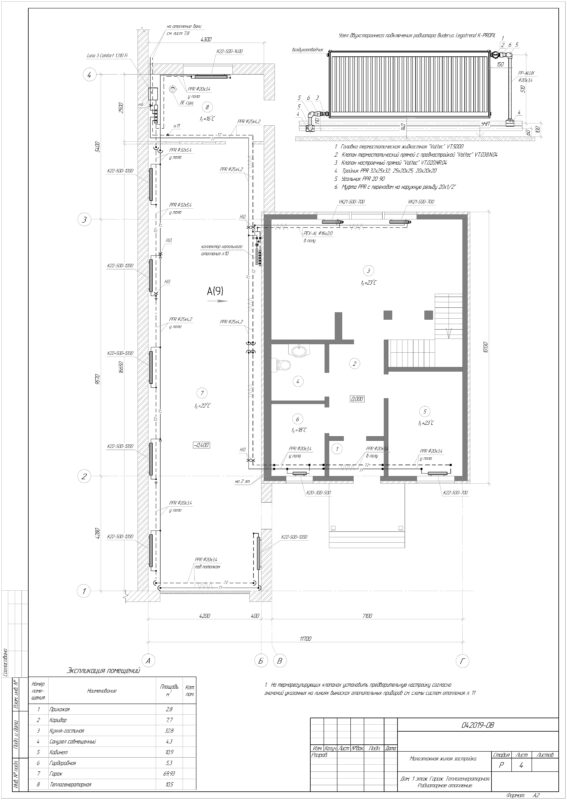

- л.4-11 Планы систем отоления. НСУ.cdw

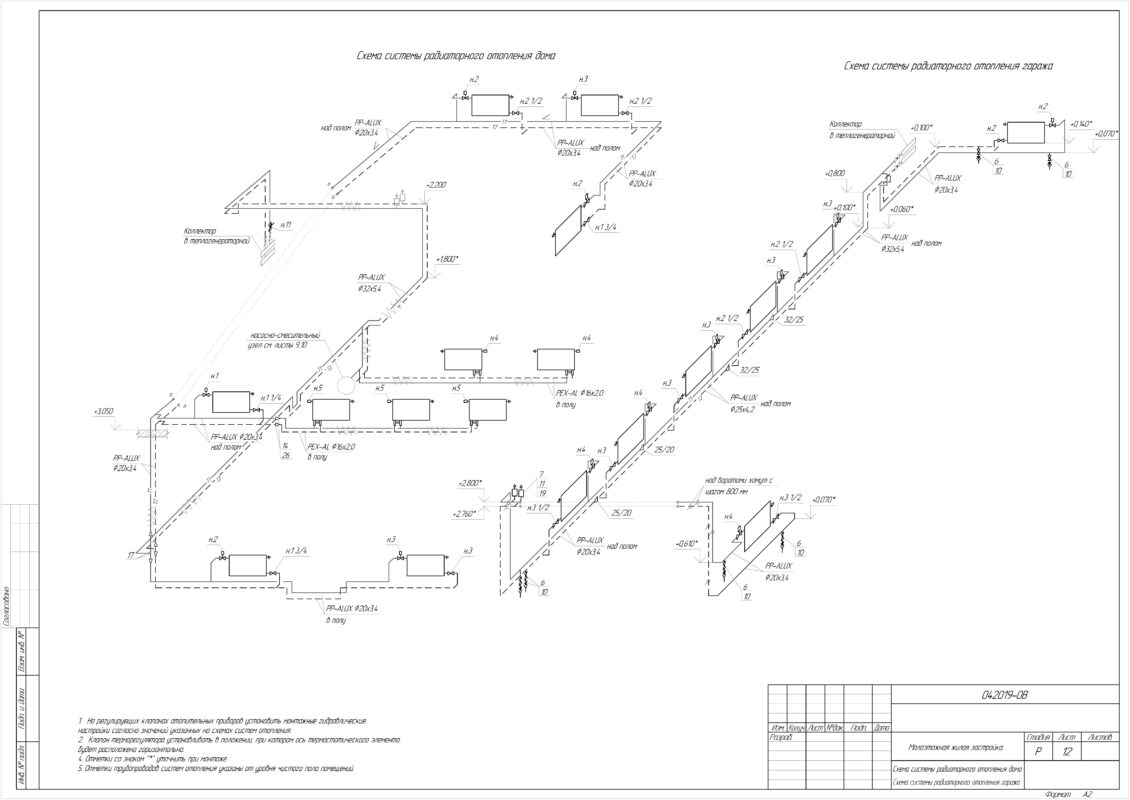

- л.12 Схема систем отопления.cdw

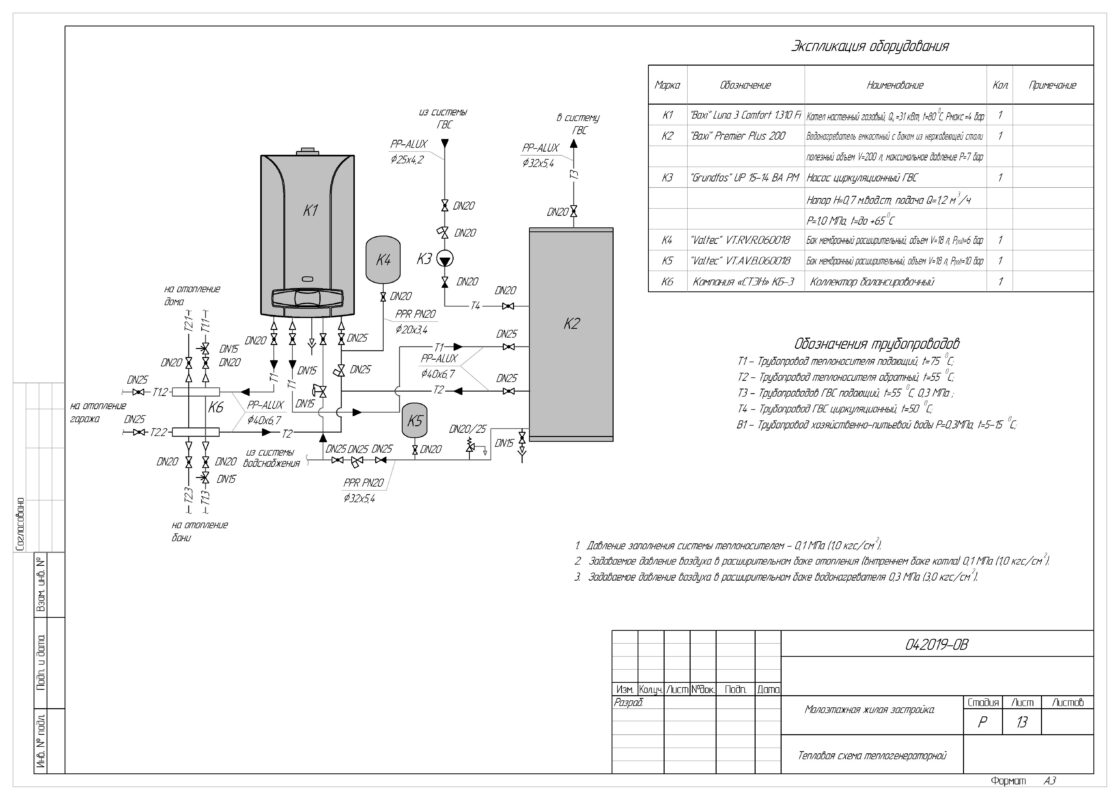

- л.13 Тепловая схема теплогенераторной.cdw

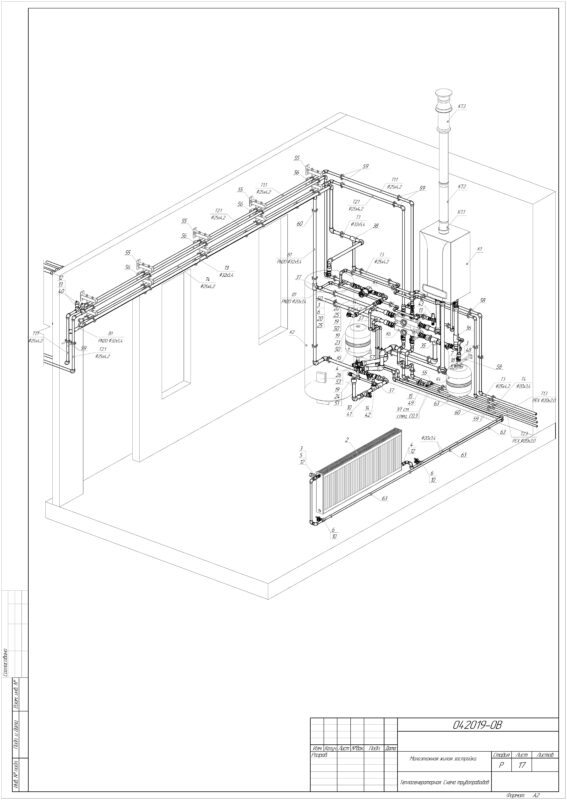

- л.14-17 Теплогенераторная.cdw
- л.И1 Консоль L=200 разрушенная.cdw
- л.И1 Консоль L=200.cdw
- л.С Спецификация СО1.cdw
- л.С Спецификация СО2.cdw
- л.С Спецификация СО3.cdw
