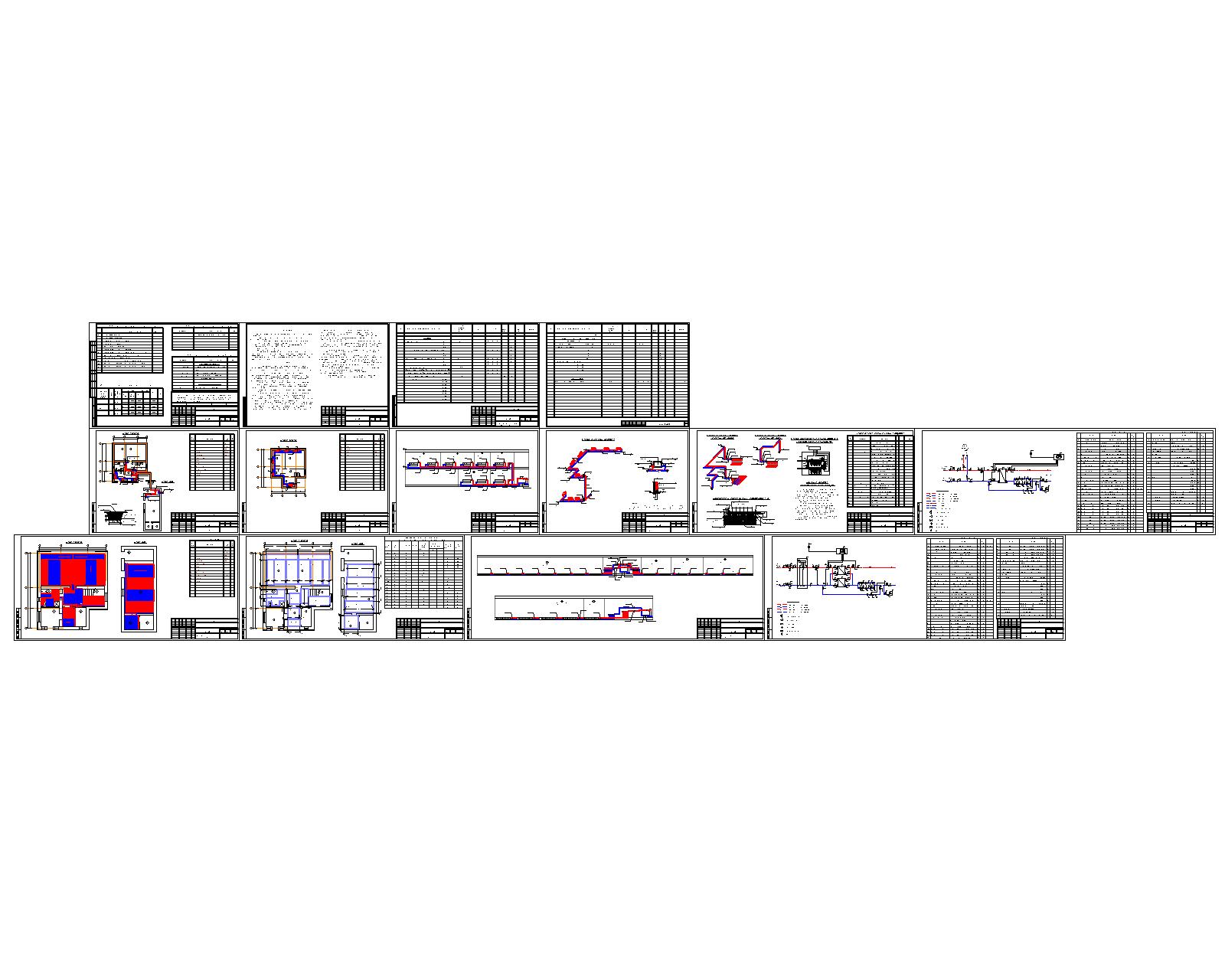

Отопление частного дома с пристройкой. Отопление системой "Тёплый пол" и радиаторное отопление. Теплоснабжение от наружных тепловых сетей
Проект выполнен на основании задания заказчика и предусматривает отопление помещений жилого дома.
Проект разработан в соответствии с действующими руководящими и нормативными документами:
СП РК 4.02-101-2012* "Отопление, вентиляция и кондиционирование воздуха", СП РК 4.02-108-2014 "Проектирование тепловых пунктов", СП РК 3.02-102-2014 "Проектирование одноквартирных жилых домов и их инженерных систем".
Расчётная температура наружного воздуха принята:
- для тёплого периода 25,1 гр.С
- для холодного периода минус 31,2 гр.С.
Расчётная внутренняя температура воздуха принята в соответствии с требованиями СП РК 3.02-102-2014 "Проектирование одноквартирных жилых домов и их инженерных систем" и составляет 20°С для неугловых жилых комнат, +22°С для угловых жилых комнат, +25°С для совмещённых санузлов, +23°С для комнат отдыха при банях. Гараж отапливаемый.
Отопление
Отопление здания принято от наружных теповых сетей. Источник теплоснабжения - центральная котельная с параметрами теплоносителя 110-70°С, напором в подающем трубопроводе 70 м.вод.ст, напором в обратном трубопроводе 65 м. вод. ст.
Способ регулирования количества отпускаемой тепловой энергии - центральное качественное. Водоразбор на горячее водоснабжение отсутствует. Согласно техусловий на подключение к наружным тепловым сетям, тепловая схема присоединения нагрузки - независимая, закрытая схема потребления (через теплообменники). Узел управления автоматизирован.
В здании предусмотрено 2 системы отопления: система отопления №1 радиаторное отопление, система отопления №2 - система отопления "тёплый пол".
Системы отопления здания - горизонтальные двухтрубные с нижней разводкой тупиковые.
В качестве отопительных приборов приняты биметаллические секционные радиаторы высотой 500мм.
Для выпуска воздуха из систем, приборы отопления оборудуются кранами Маевского и автоматическими воздухоотводчиками в верхних точках систем.
Для регулирования теплоотдачи, приборы отопления оборудуются термостатическими клапанами с термоголовками. Гидравлическая балансировка систем отопления - с помощью автоматических балансировочных клапанов.
Трубопроводы системы отопления №1 и разводка от узла управления до системы отопления "Тёплый пол" - металлопластиковая труба alpex-duo XS, белая, внутренний слой выполнен из сшитого полиэтилена (PE-X), внешний слой выполнен из стабилизированного полиэтилена, сварка алюминиевого слоя "встык". Трубопроводы системы "Тёплый пол" - 5-слойная полиэтиленовая труба Pe-Xc для системы отопления пола ∅20х2мм, Трубопроводы узла управления и разводка трубопроводов систем отопления по подвалу - трубы электросварные по ГОСТ 10704-91.
При невозможности прокладки металлополимерных труб в конструкции пола, и в местах открытой прокладки трубопроводов, трубопроводы необходимо зашить коробом из гипсокартона для предотвращения механических повреждений и пагубного воздействия ультрафиолета на трубы.
Отверстия для прохода трубопроводов в стенах выполнить по месту. Для пропуска трубопроводов во внутренних стенах и перегородках установить гильзы из трубы большего диаметра. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси.
Монтаж и крепление мелаллополимерных труб вести согласно требований СП РК 4.02-101-2002 "Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб".
После монтажных работ металлополимерных труб, следует провести испытание системы на герметичность при давлении, превышающем рабочее в 1,5 раза, но не менее 0,6 МПа, при постоянной температуре воды. Испытание производить согласно СП РК 4.02-101-2002 "Проектирование и монтаж систем отопления с использованием металлополимерных труб". Трубопровод должен закрываться покрытием только после проведения испытаний на герметичность. Труба при заливке раствором должна находиться под давлением 0,3 МПа.
Монтаж и крепление стальных трубопроводов вести по типовым чертежам серии 5.904-69 "Детали крепления санитарно-технических приборов и трубопроводов" в соответствии с требованиями СП РК 4.01-102-2013 "Внутренние санитарно-технические системы".
Неуказанные привязки оси трубопроводов к стенам принять равными 50 мм.
Систему отопления отрегулировать на заданный тепловой режим.
