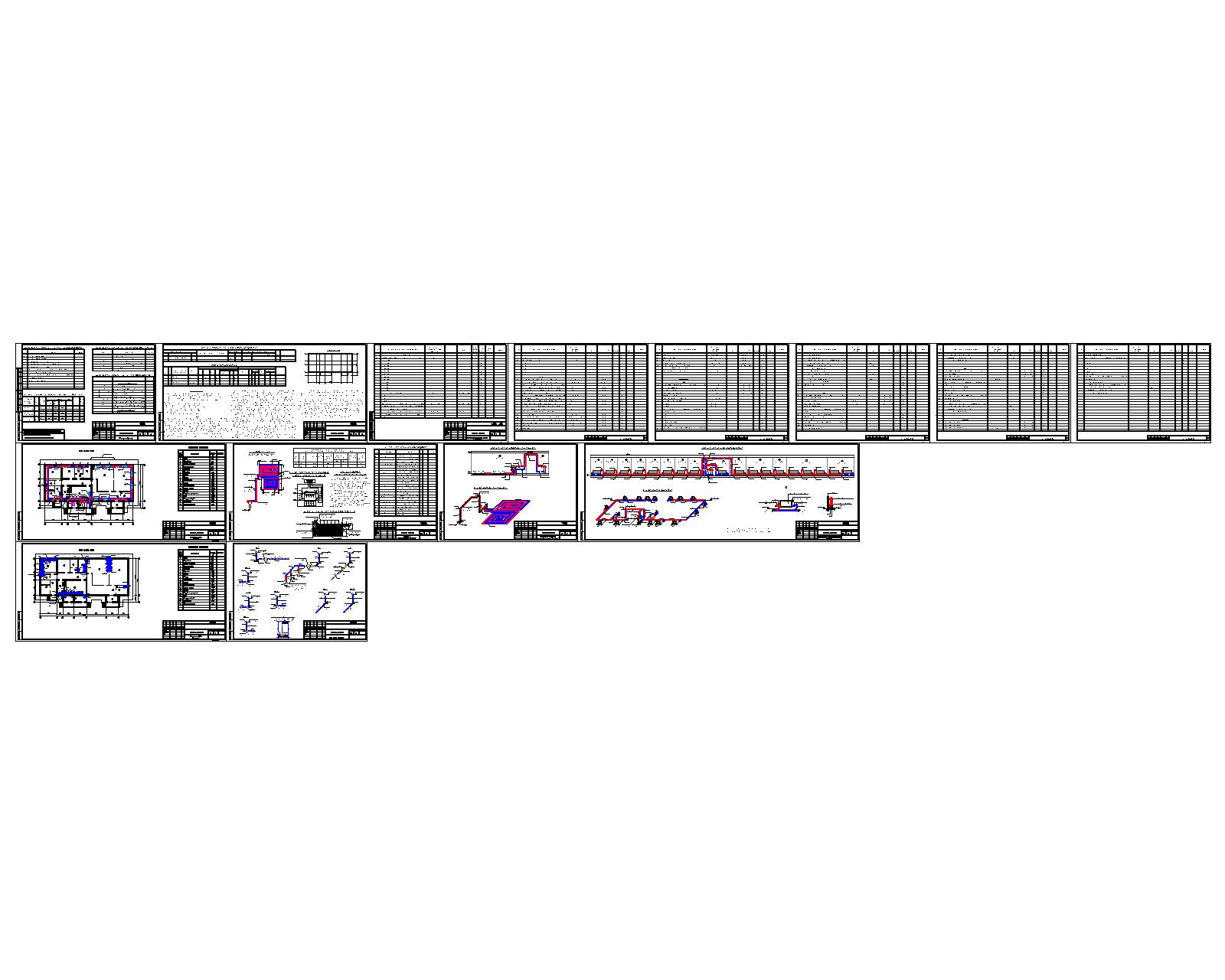

Детский сад на 40 мест (отопление, вентиляция)

Отопление и вентиляция одноэтажного датского сада на 40 мест. Вентиляция естественная. Отопление радиаторное и системой "Тёплый пол"

Рабочий проект предусматривает отопление и вентиляцию детского сада. Рабочий проект выполнен на основании архитектурно-строительных чертежей и в соответствии с требованиями:
- СН РК 4.02-01-2011, СП РК 4.02-101-2012* "Отопление, вентиляция и кондиционирование воздуха",
- СП РК 2.04-01-2017* "Строительная климатология",
- СН РК 3.02-02-2014 "Проектирование одноквартирных жилых домов и их инженерных систем".

Расчетные данные
Расчетные параметры наружного воздуха для проектирования:
- температура для расчета систем отопления минус 14,9°С;
- температура для расчета систем вентиляции и кондиционирования:
зимний период - минус 14,9°С;
- абсолютная минимальная температура наружного воздуха -минус 27,7°С;
- абсолютная максимальная температура наружного воздуха- плюс 43,3°С;
- скорость ветра - 5.3м/с;
- продолжительность отопительного периода - 164суток.

Отопление
Теплоснабжение здания принято автономным от присроенной котельной с электрокотлами. Параметрамы теплоносителя 80-60°С. Параметры теплоносителя для системы отопления - 80-60°С, параметры теплоносителя для системы "Тёплый пол - 40-30°С. Понижение температуры теплоносителя для систем отопления и системы "Тёплый пол" осуществляется в обвязке котла (см. раздел ТМ).
В здании предусмотрено 2 системы отопления: система отопления №1 радиаторное отопление здания детского сада; система отопления №2 - система отопления "Тёплый пол" в помещении групповой.
Система отопления №1 - двухтрубная горизонтальная тупиковая с нижней разводкой.
В качестве отопительных приборов приняты чугунные секционные радиаторы типа МС-140. Радиаторы поставляются в комплекте с краном для выпуска воздуха и монтажными кронштейнами. Во избежание ожогов и травм у детей, отопительные приборы ограждают съемными деревянными решетками в помещения раздевалки, групповой и спальни.
Для регулирования теплоотдачи, радиаторы оборудуются термостатическими клапанами с термоголовкой.
Трубопроводы системы отопления №1 и разводка от узла управления до системы отопления "Тёплый пол" - металлопластиковая труба alpex-duo XS, белая, внутренний слой выполнен из сшитого полиэтилена (PE-X), внешний слой выполнен из стабилизированного полиэтилена, сварка алюминиевого слоя "встык". Трубопроводы системы "Тёплый пол" - 5-слойная полиэтиленовая труба Pe-Xc для системы отопления пола ∅20х2мм, Трубопроводы обвязки котла - трубы электросварные по ГОСТ 10704-91.
Соединение металополимерных труб со стальными трубопроводами, запорно-регулирующей арматурой и отопительными приборами выполняется на резьбе с помощью специальных соединительных деталей.
Все транзитные трубопроводы заизолировать фольгированным утеплителем "K-flex" толщиной 9мм и закрыть гипсокартоном. Трубопроводы радиаторного отопления, проложенные в конструкции пола, заизолировать фольгированным утеплителем "K-flex" толщиной 9мм.
Для опорожнения системы предусмотрены краны шаровые с дренажом S245, укомплектованные дренажными кранами со штуцером S428. В высоких точках трассировки предусмотрена установка автоматических воздухоотводчиков.
Отверстия для прохода трубопроводов в стенах выполнить по месту. Для пропуска трубопроводов во внутренних стенах и перегородках установить гильзы из трубы большего диаметра. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси.
Монтаж и крепление металлополимерных труб вести согласно требований СП РК 4.02-101-2002 "Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб".
После монтажных работ следует провести испытание системы на герметичность при давлении, превышающем рабочее в 1,5 раза, но не менее 0,6 МПа, при постоянной температуре воды. Испытание производить согласно СП РК 4.02-101-2002 "Проектирование и монтаж систем отопления с использованием металлополимерных труб". Трубопровод в конструкции пола должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа. Минимальная высота заливки над поверхностью трубы должна быть не менее 30 мм.
Монтаж и крепление трубопроводов из водогазопроводных и электросварных труб вести по типовым чертежам серии 5.904-69 "Детали крепления санитарно-технических приборов и трубопроводов" в соответствии с требованиями СП РК 4.01-102-2013 "Внутренние санитарно-технические системы". Испытание изолируемых трубопроводов следует осуществлять до нанесения изоляции.
Неуказанные привязки оси трубопроводов к стенам принять равными 50 мм.
Систему отопления отрегулировать на заданный тепловой режим.
Системы отопления по окончании монтажа подвергаются гидропневматической промывке с последующей дезинфекцией. Дезинфекция осуществляется заполнением хозяйственно-питьевой водой с содержанием активного хлора в дозе 75-100 миллиграммов на кубический дециметр (далее - мг/дм3/) при времени контакта не менее 6 часов, а так же, другими разрешенными средствами, согласно прилагаемой к ним инструкции.
Сброс промывных вод, содержащих остаточный хлор, осуществляется в канализационную сеть населенного пункта.
Отопление помещения электрощитовой осуществляется потолочным инфракрасным обогревателем.

Вентиляция
Вентиляция помещений пищеблока и прачечной предусматривается общеобменная приточно-вытяжная с механическим и естественным побуждением, рассчитанная на удаление вредных газовыделений по расчету ассимиляции.
Вытяжка механическая из помещений кухонных цехов, прачечной и от местных отсосов от теплового кухонного оборудования и моечной - с помощью канальных вентиляторов в шумоизолированном корпусе, установленных под потолком обслуживаемых помещений.
Вентиляция остальных помещений - естественная вытяжная через вентшахты, выведенные выше уровня кровли на 1м. Приток неорганизованный через открывающиеся фрамуги окон, неплотности дверных проемов.
Воздуховоды вентиляционных систем выполняются из тонколистовой оцинкованной стали по ГОСТ14918-80.
Монтаж воздуховодов производить в соответствии с требованиями СП РК 4.01-102-2013 "Внутренние санитарно-технические системы".
Крепление воздуховодов выполнять по серии 5.904-1 "Детали крепления воздуховодов".
Места прохода воздуховодов через ограждения уплотнить негорючими материалами.
