Рабочие чертежи отопления и вентиляции теплого пола коттеджа

Рабочие чертежи отопления и вентиляции, теплого пола+котельная коттеджа.

Теплоснабжение.
Тепловые нагрузки потребителей котельной составляют 71 кВт.
отопление - 21 кВт
приточная вентиляция - 35 кВт
горячее водоснабжение - 15 кВт
В котельной устанавливается один водогрейный котел Vitogas 100-F фирмы Viessman мощностью 85 кВт. Основным топливом для котельной принят природный газ от магистральных сетей. Система теплоснабжения - закрытая, вода на нужды ГВС готовится в бойлере Vitocell V100 фирмы Viessman емкостью 200 литров. Теплоноситель отпускается по температурному графику 80-60°C. В котельной приняты пркладка стальных водогазопроводных труб. Провести гидравлическое испытание трубопроводов котельной пробным давлением равным 1.25 рабочего давления. Рабочее давление системы отопления 2,5 кгс/см2. Рабочее давление системы ГВС 3 кгс/см2. После монтажа и испытаний трубопроводы покрыть двумя слоями масляной краски по слою грунтовки. Нанести предупреждающие метки согласно ГОСТ 14202-69. Трубопроводы Ду32 и менее крепить к стене при помощи зажимов с дюбелем. Расположение зажимов определить по месту.
Отопление.
Предусмотрена двухтрубная, попутная с нижней разводкой трубопроводов система отопления.
Параметры теплоносителя - 80/60°C
В качестве отопительных приборов приняты стальные панельные радиаторы Kermi. Трубопроводы - металлопластиковые УНИПАЙП. Прокладка труб в полу.
В помещениях санузлов, в кухне и тамбурах предусмотрена система теплого пола. Трубопроводы из металлопластиковых труб УНИПАЙП диаметром 16х2,0 прокладываются в полу. Трубопроводы системы отопления и теплых полов изолируются материалом "Termaflex",толщиной 20-30мм в зависимости от диаметра.
Вентиляция.
Вентиляция в коттедже запроектирована приточно-вытяжная с механическим и естественным побуждением. Воздухообмены расчитаны по кратностям. Для жилых помещений предусмотрена приточная установка. Вытяжка из помещения котельной естественная. Из кухни, санузлов и ванной и гаража вытяжка с механическим побуждением с использованием канальных вентиляторов.
Воздуховоды запроектированы из оцинкованной стали по ГОСТ 14918-80.

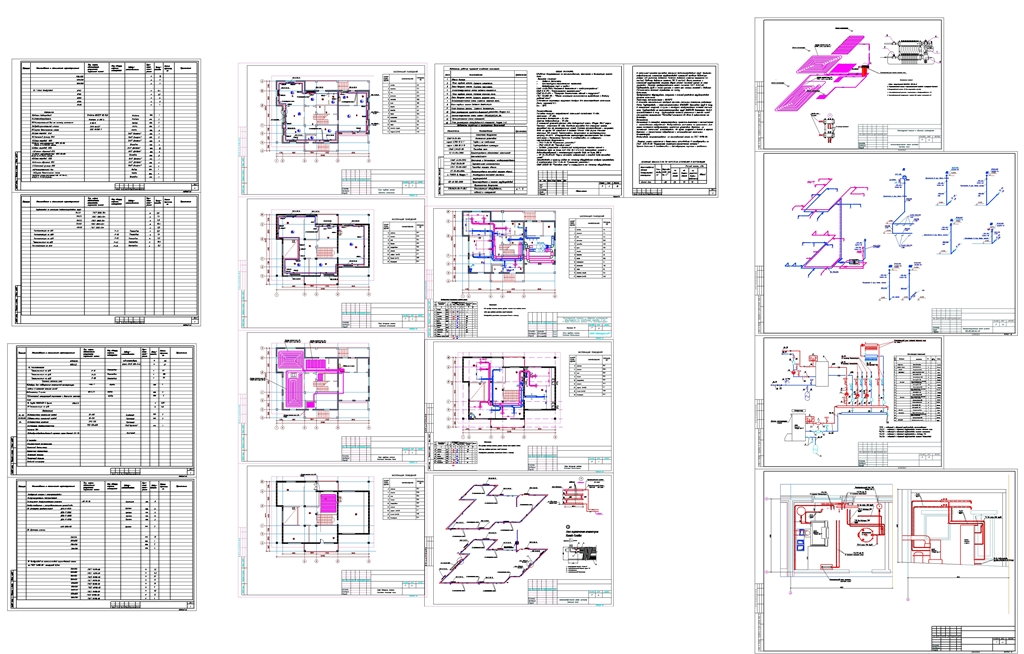

Состав: Общие данные. План первого этажа. Система отопления. План второго этажа. Система отопления. Аксонометрическая схемы системы отопления. План первого этажа. Система теплого пола. План второго этажа. Система теплого пола. теплого пола. Аксонометрическая схемы системы Система вентиляции. План первого этажа. Система вентиляции. План второго этажа. Разрез 1-1. установки. План размещения приточно-вытяжной Аксонометрические схемы систем ПВ1,ВЕ1,ВЕ2,В1...В6. Принципиальная схема котельной. в котельной. Разрез 2-2. План размещения оборудования Язык документа

Софт: AutoCAD 2013
