Отопление коттеджа с теплыми полами и бассейном

Отопление коттеджа выполнено от газовых котлов. В коттедже предусматривается отопление от радиаторов, система теплых полом и теплоснабжение приточной установки и теплообменника бассейна. Система отопления принята лучевая от распределительных коллекторов. Обвязка котлов и коллекторов выполнена на оборудовании GEFFEN. В проекте выполнена принципиальная схема обвязки оборудования.

Климатологические данные:
Температура холодного периода года:
-параметры «А»: -15 С; -параметры «Б»: -27 С.
Температура тёплого периода года:
-параметры «А»: +21,7 С; -параметры «Б»: +27 С.
Средняя температура отопительного периода: -3,1 С.
Продолжительность отопительного периода: 207 суток.
Расчётные параметры внутреннего воздуха приняты согласно ГОСТ 30494-96.

Система отопления запроектирована-лучевая от распределительных коллекторов.
Источник отопления и теплоснабжения -газовые котлы.
В качестве нагревательных приборов запроектированы панельные стальные радиаторы типа CV22
PURMO (высотой 300, 400 и 500мм), стальные трубчатые однорядные радиаторы типа РС-1 "KZTO
Radiator"(высотой 1м и 2м) со встроенными термостатическими клапанами и нижними узлами
подключения и 15 комплектов теплого пола. Все отопительные приборы оборудованы
запорно-регулирующей арматурой и кранами для выпуска воздуха (установлены в верхних пробках
радиаторов и коллекторов).
Регулирование теплоотдачи отопительных приборов осуществляется радиаторными клапанами
RLV-K и термостатическими головками отопительных приборов. Для монтажной регулировки на
ответвлениях к коллекторным узлам установлены ручные балансировочные клапаны типа USV-I H
"Danfoss".
Удаление воздуха из системы отопления и теплоснабжения осуществляется с помощью
автоматических воздухоотводчиков, установленных в верхних точках систем. Слив воды из систем
отопления и теплоснабжения организован через шаровые краны (для слива воды), установленные
в нижних точках систем.
Насосные модули систем теплоснабжения вентиляции и теплообменника бассейна подключить к
автоматики вентиляции и бассейна соответственно. При выключении калорифера вентиляционной
установки и при отключении циркуляционного насоса вторичного контура теплообменника
бассейна - насосные модули обвязки котла (по системе вентиляции и(или)подогрева
бассейна)должны отключаться.Теплоноситель при этом будет циркулировать по малому котловому
контуру котла через гидравлический разделитель. Для данной системы рекомендуется
предусмотреть установку термостата отключения котла(котел должен отключаться при
одновременном отключении 2-х насосных групп; включаться-при включении 1-ой из групп).
Трубопроводы для обвязки котлов и коллекторов приняты из полипропиленовых труб
армированных стекловолокном PPR-F20 Valtec. Трубопроводы для радиаторного отопления - из
сшитого полиэтилена PEX/EVON "Sanext"; трубопроводы для системы теплого пола -из сшитого
полиэтилена PEX ТП "Sanext".
Монтаж систем отопления вести согласно СП 73.13330.2016; крепление согласно СНиП 3.05.01-85;
крепление трубопроводов и нагревательных приборов по альбому серии 4.904-69 и согласно
рекомендациям по установке и эксплуатации отопительного оборудования..

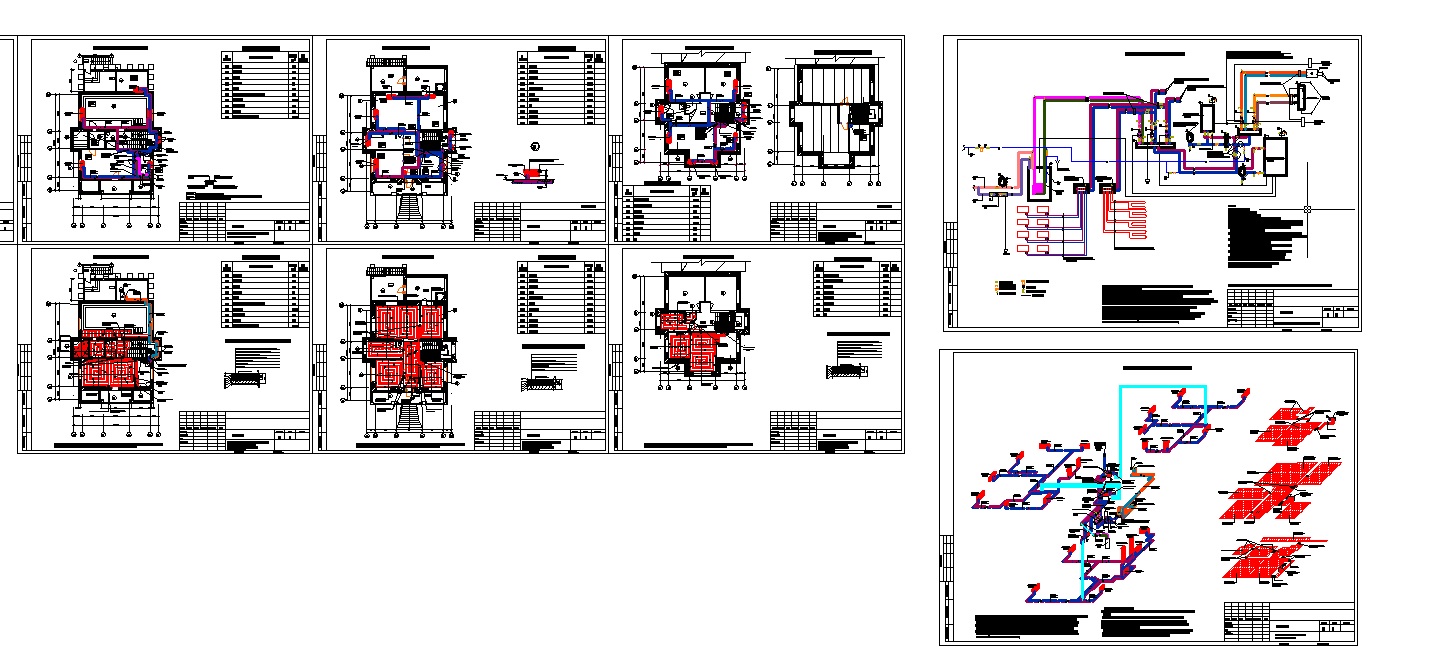

Состав: Планы этажей, схемы систем отопления и теплоснабжения, схема обвязки оборудования, спецификация. Язык документа

Софт: AutoCAD 2011

Сайт: www

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Отопление коттеджа с теплыми полами и бассейном

Отопление коттедж.dwg
