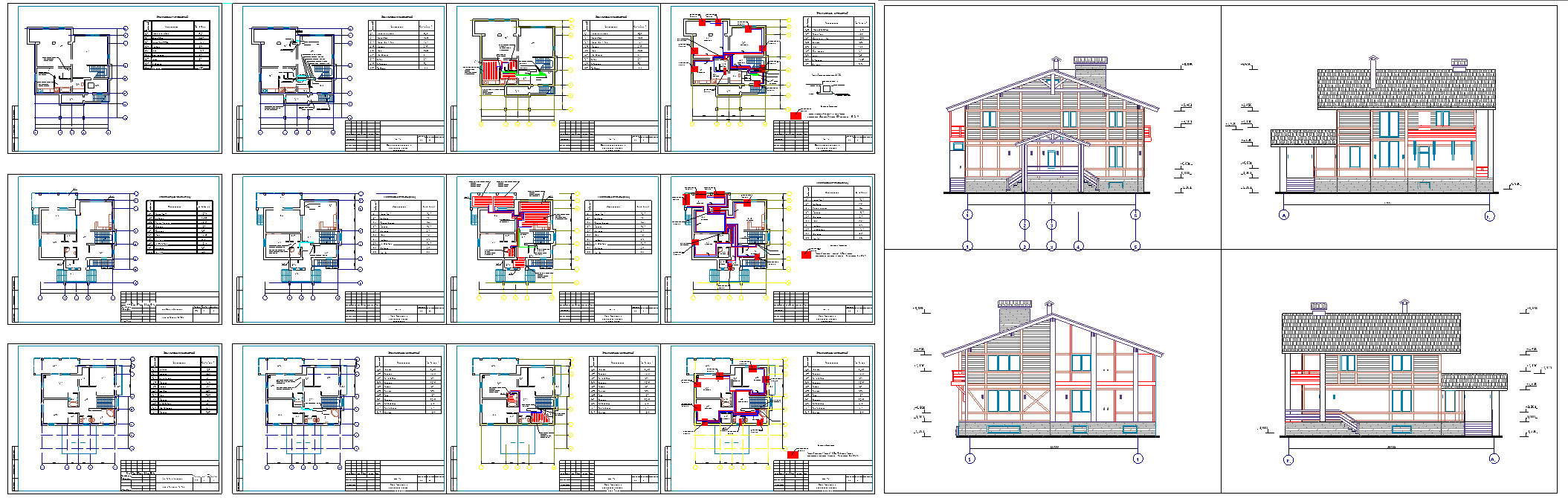

Проект отопления и вентиляции 2 этажного коттеджа. Теплый пол.

Проект отопления и вентиляции проектируемого жилого дома.
В качестве расчетных температур приняты :
- температура наружного воздуха для расчета отопления -28 С ;
- температура внутреннего воздуха в зависимости от их назначения помещения от Твн=+16 до Твн= +25 С.
- продолжительность отопительного периода 214 суток.
В качестве источника тепла в системе отопления принят котел De Dietrich серии DTG 220-10 Eco. NOx, с двухступенчатой атмосферной газовой горелкой , мощностью 45-81 кВт с автоматикой безопасности, Германия.
Горячее водоснабжение решается в разделе ВК. Теплоноситель по греющему контуру - вода от котла, нагреваемый контур - вода на нужды горячего водоснабжения.
Система отопления запроектирована 2-х трубная с насосной циркуляцией. На этажах принята коллекторная разводка к нагревательным поиборам в конструкции пола , вдоль стен. Стояки и трубопроводы монтируются из универсальной многослойной трубы PE-X/Al ф. "TeCeflex ".
Обвязка радиаторов выполнена с использованием вентилей OVENTROP. Удаление воздуха из отопительных приборов осуществляется через встроенный кран "Маевского", из коллекторов через воздухоотводчики на коллекторах.
Теплониситель в системе вода, по температурному графику 50-70 С.
В качестве отопительных приборов запроетированы стальные радиаторы "Dia Norm" с боковым подключением трубопроводов.
ТЕПЛЫЙ ПОЛ
Расчетная температура помещений в которых устанавливается система "Теплый пол" принята согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений. Система отопления "Теплый пол" двухтрубная коллекторная. Стояки и трубопроводы монтируются из универсальной трубы PE-MDXc ф. "ТеСеflex", Теплоноситель в системе вода с параметрами 45-50 С.
Тепловую изоляцию предусмотреть для прямой и обратной трубы между коллектором и контуром "ТП".
Расчетная температура теплого пола 29-30 С. Верхний слой "ТП" - керамическая плитка. Шаг спирали отопительного контура 200 мм. Толщина бетонной стяжки -7см. Все стыковые соединения должны иметь доступ для проведения прфилактического осмотра.
ВЕНТИЛЯЦИЯ
Вентиляция помещений жилого дома предусмотрена естественной:
- вытяжка - через вентканалы;
-приток - за счет инфильтрации через оконные и дверные проемы.

Состав: Проект Язык документа

Софт: AutoCAD 2015

Сайт: www

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проект отопления и вентиляции 2 этажного коттеджа. Теплый пол.

сантехника-мороз.dwg
