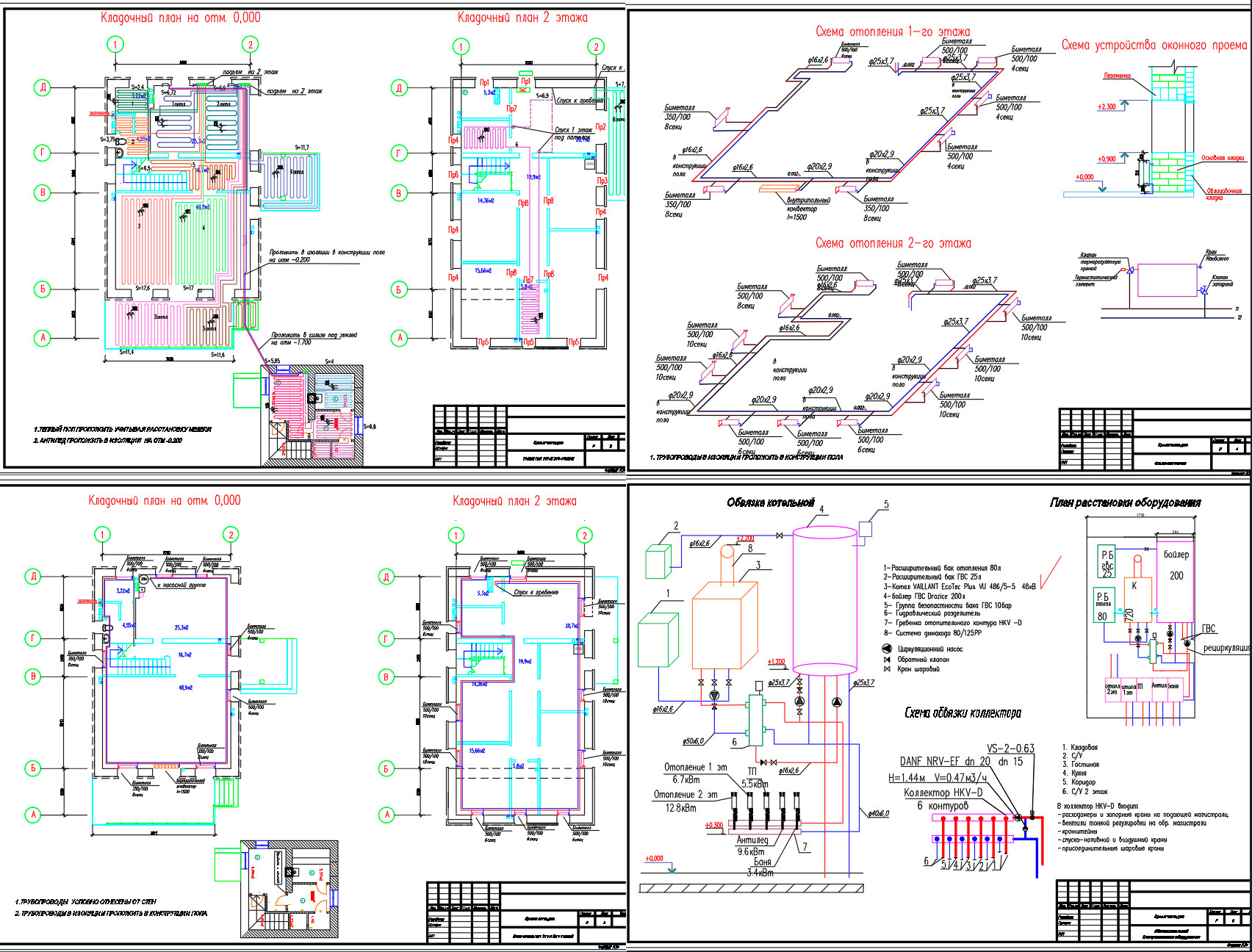

Обвязка котельной. Мощность котла и фирма подобранного оборудования. Коттедж два этажа, теплые полы. Котел VAILLANT EcoTec Plus VU 486/5-5 48кВ
Общие указания
1. Проект отопления жилого дома разработан на основании задания заказчика и в соответствии с СП 60.13330.2012 "Отопление, вентиляция и кондиционирование",СП 55.13330.2011 "Дома жилые одноквартирные".
Исходные данные: место строительства - Самарская область
Расчетные параметры наружного воздуха:
Зимний период (параметр Б) Летний период (параметр А)
Температура -( - 30 °С) Температура - +24,6°С
Влажность - 78 % Влажность - 49%
Скорость ветра - 5,4 м/с Скорость ветра - 3,2 м/с
2. Расчетные параметры внутреннего воздуха приняты в соответствии с ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях": - ванна +25°С,
- угловые комнаты +22°С,
- холл, гардеробные +18°С,
- кухня-столовая, спальня +20°С.
3. Источник теплоснабжения -газовая котельная, расположенная в основном доме. Параметры теплоносителя:
- для системы отопления Т1=80°С, Т2=60°С,
- для системы отопления полов Т11=45°С, Т21=35°С.
4. Нагревательные приборы - биметаллические секционные радиаторы
5. Система отопления двухтрубная горизонтальная с нижней разводкой.
6. Трубопроводы системы отопления выполнить из труб из армированного алюминием полипропилена, проложенных в конструкции пола и изоляцииS=6мм.
7. Трубопроводы системы отопления должны соответствовать ГОСТ Р 52134-2003. Крепление трубопроводов необходимо выполнить с помощью пластиковых опор (в стяжке пола - перфолентой) с шагом:
-для вертикальных участков - 1,0м;
-для горизонтальных участков - 0,5м.
8.Трубопроводы в местах пересечения перекрытий, внутренних стен, перегородок проложить в гильзах и уплотнить.
9. Выпуск воздуха из систем отопления осуществляется через воздушные краны коллектора и через краны Маевского в верхних пробках нагревательных приборов.
10. Теплоотдача отопительных приборов регулируется с помощью вентиля термостатического прямого действия типа RTR-N с предварительной настройкой термоэлементами (на подаче) и запорным клапаном RLV с дренажным устройством (на обратной подводке).
12. Для повышения теплового комфорта, запроектирована система напольного отопления. Температура теплоносителя в системе напольного отопления не более 35-45°C. В переходный период данная система несет комфортную функцию, в зимний период выполняет одновременно отопительную (компенсация части теплопотерь помещения ) и комфортную функции.
Для равномерного прогрева отопительных контуров необходимо предварительно гидравлически увязать их между собой с помощью вентелей точной регулировки.
Трубы напольного отопления укладываются с шагом 150мм на металлическую сетку с помощью поворотных клипс или ремешков. Крепеж к металлической сетке выполнять через 50 см,а на поворотах в контурах при малом радиусе изгиба через 20-30 см. В области деформационных швов, проходящих через конструкцию пола, металлические сетки должны быть разделены. Уложенные ветки труб собираются в распределительный коллектор. Изгиб трубы от пола к коллектору необходимо защитить гофрированной трубкой, длиной порядка 40 см.
После раскладки петель, непосредственно перед заливкой стяжки, производится опрессовка системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.
