Отопление 5-ти этажного жилого дома в г. Новосибирск

СФУ, Инженерно-строительный институт
Кафедра ИСЗиС
Курсовой проект по дисциплине "Теплогазоснабжение и вентиляция"
На тему: "Отопление жилого дома"
Красноярск, 2012

Исходные данные
1. Город Новосибирск
2. План № 8
3. Количество этажей – 5
4. Ориентация фасада – северо-запад
5. Высота этажа – 2,8 м
6. Высота вытяжной шахты над уровнем верхнего этажа – 2,5 м
7. Высота чистого пола первого этажа над уровнем земли – 1,2 м
8. Характеристика ограждающих конструкций:
- наружная стена: K = 0,76 Вт/м2∙℃, δ= 600 мм
- чердачное перекрытие: K = 0,55 Вт/м2∙℃, толщина слоя утеплителя δ= 200 мм
- пол над неотапливаемым подвалом: K = 0,48 Вт/м2∙℃, δ= 300 мм
9. Характеристика систем отопления: однотрубная система с верхней разводкой
10. Отопительные приборы – по самостоятельному выбору
11. Параметры теплоносителя – вода 95/70ºC

Содержание
1. Исходные данные
2. Расчет тепловых потерь через ограждающие конструкции
3. Тепловой баланс помещений
4. Тепловой расчет и подбор отопительных приборов
5. Гидравлический расчет системы отопления
Список используемой литературы

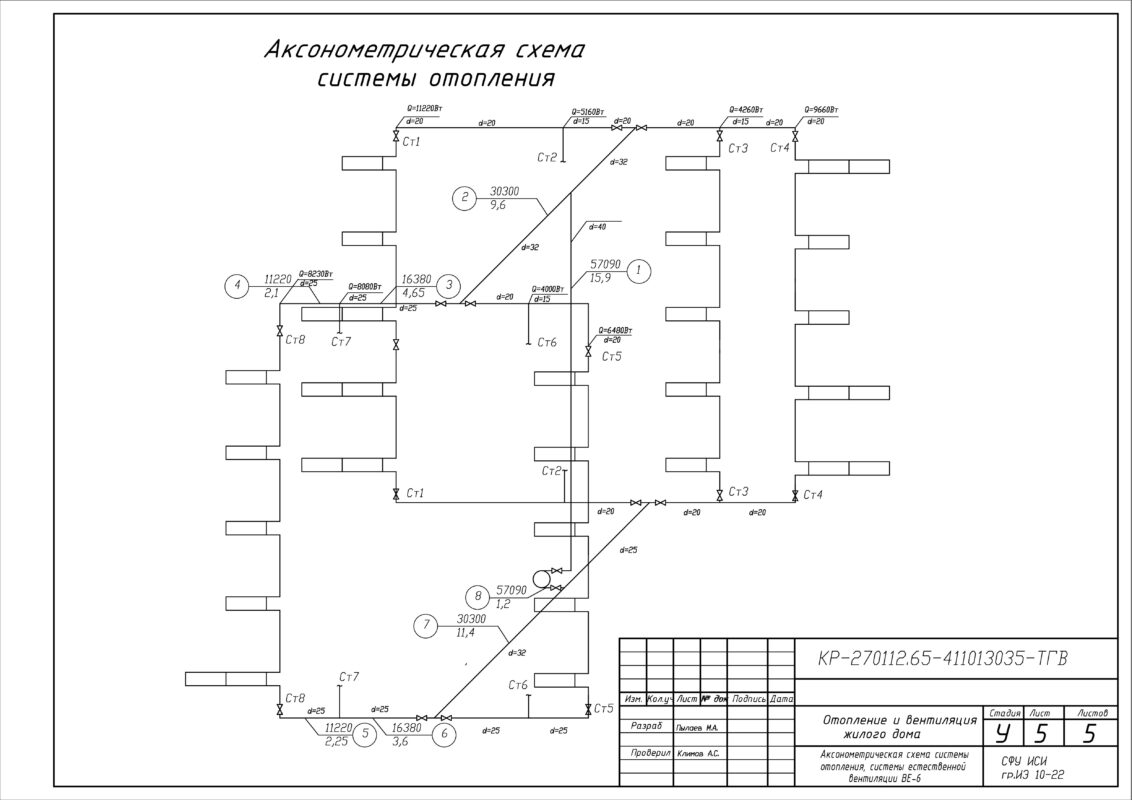

Состав: Пояснительная записка, планы этажей, аксонометрическая схема Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Отопление 5-ти этажного жилого дома в г. Новосибирск

ТГВ курсак.docx
ТГВ курсак.dwg
