Отопление частного магазина, дома и офиса в г. Батайск

В доме на первом этаже расположен магазин продовольственных товаров, офисное помещение, на втором - жилые помещения. Система отопления на 4 ветки - магазин, офис, 2_й этаж - теплые полы, обогрев бассейна

Система отопления двухтрубная, тупиковая с нижней разводкой. Магистральные трубопроводы прокладываются по стенам зданий. В проекте приняты отопительные полипропиленовые трубы. Нагревательные приборы - алюминиевые панельные радиаторы Monlan высотой 500мм. На подводках к радиаторам устанавливаются регулировочные краны. Подключение выполнить трубами Ду 16.

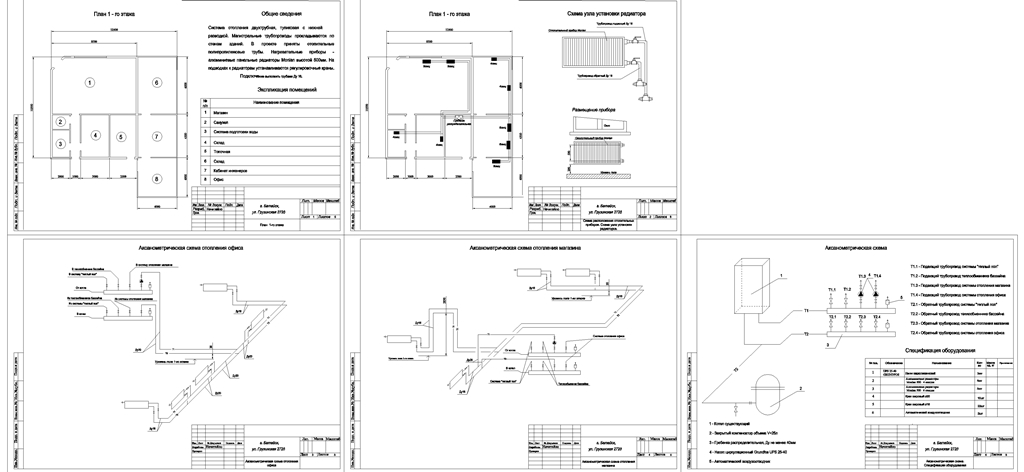

Состав: План 1-го этажа, план расположения приборов отопления, схема установки узлов радиаторов, аксонометрическая схема отопления офиса, аксонометрическая схема отопления магазина, аксонометрическая схема топочной, спецификация, Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Отопление частного магазина, дома и офиса в г. Батайск

отопление.dwg
