Отопление и тепломеханическая часть амбулатории

Робочі креслення розроблені відповідно до чинних норм, правил і стандартів.
Проектом передбачено влаштування вбудованої паливної для опалення амбулаторії загальної практики сімейної медицини в с. Сураж по вул. Рудка, 1а Шумського району Тернопільської області.
В паливній встановлюється твердопаливний котел Atmos DC 30SX тепловою потужністю 21-30кВт.
Паливна відпускає теплоносій за температурним графіком 80-60ºС.
Трубопроводи прийняті із сталевих електрозварних труб по ГОСТ 10705-80 та сталевих водогазопровідних труб ГОСТ 3262-75*. Прокладку трубопроводів виконати у теплоізоляції.
Система теплопостачання прийнята з примусовою циркуляцією. Випуск повітря - через автоматичні повітровідвідники.
Для компенсації теплового розширення теплоносія в системі теплопостачання встановлюється мембранний розширювальний бак об'ємом 35л.
Для пом'якшення та очищення водопровідної підживлювальної води в теплогенераторній встановлюється картриджна система механічної очистки та пом'якшення води фірми Ecosoft.
На подаючих трубопроводах після котлів передбачено встановлення запобіжних клапанів.
Відведення продуктів згоряння від котлів передбачено у димову трубу ∅200/260. Газохід прокладаються з ухилом 0,02 в сторону котла. Відмітка верху димової труби +9,500.
Для контролю за функціонуванням системи теплопостачання на трубопроводах встановлюється контрольно-вимірювальна арматура: до і після насоса - манометр; до і після фільтра - манометр; на подавальному та зворотному трубопроводі перед котлом - манометр і термометр.
Монтаж трубопроводів та обладнання виконувати з дотриманням всіх заходів по охороні праці та техніці безпеки згідно ДБН А.3.2-2-2009 та СНиП 3.05.01-85.
Для опалення використовується гаряча вода з температурою 80-60˚С.
Трубопроводи опалення запроектовані із поліпропіленових труб армовані скловолокном
StabiGlass фірми KAN-therm.
Трубопроводи прокласти у підлозі та в штрабах стін в теплоізоляції Thermaflex.
Опалювальні прилади - стальні панельні радіатори "KORADO" Radik Klasik. На підводках до радіаторів передбачені термостатичні клапани RA-N.
Видалення повітря з системи опалення здійснюється через крани Маєвського.
Після монтажу систем опалення необхідно виконати гідравлічне випробування цих систем.
Монтажні роботи виконувати згідно вимог ДБН А.3.2-2-2009 та СНиП 3.05.01-85.

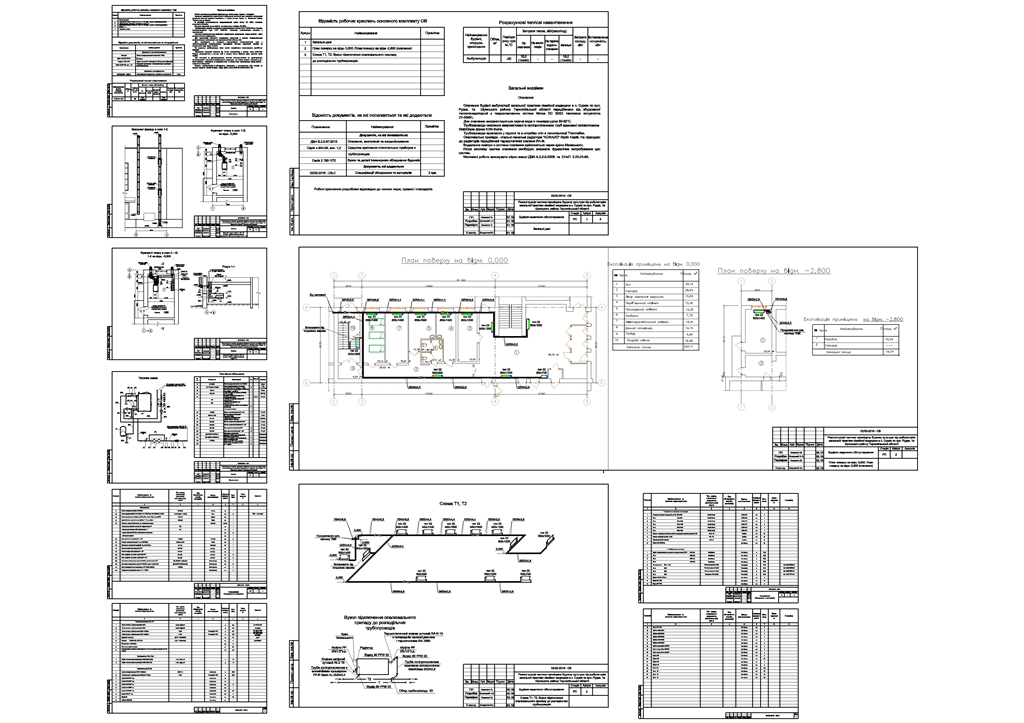

Состав: Загальні дані, Фрагмент плану в осях А→Б; 1-2 на відм. -2,800 з розташуванням обладнання. Фрагмент фасаду в осях 1-2, Фрагмент плану в осях А→Б; 1-2 на відм. -2,800 з трубопроводами. Розріз 1-1, Теплова схема, План поверху на відм. 0,000. План поверху на відм -2,800 (опалення), Схема Т1, Т2. Вузол підключення опалювального приладу до розподільчих трубопроводів Язык документа
