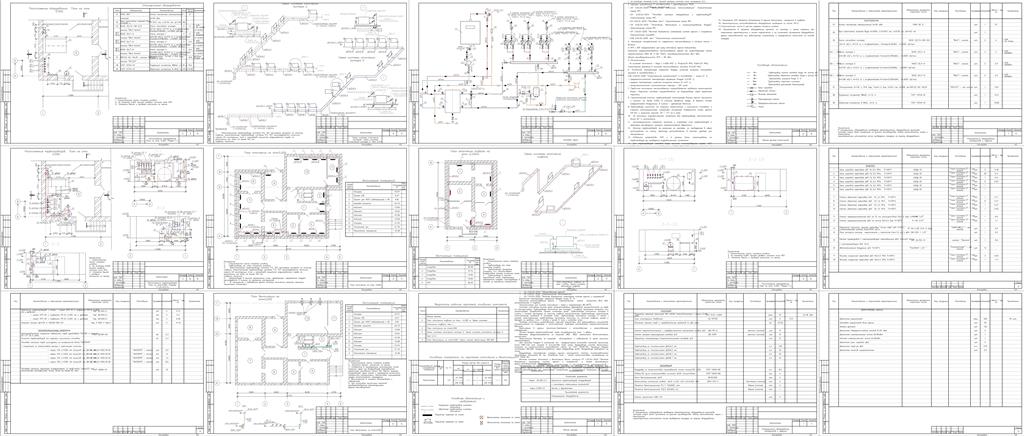

Проект отопления и вентиляции здания существующей (модернизируемой) библиотеки с установкой электрокотлов в подвале. Для температуры наружного воздуха -21С.
Проект отопления и вентиляции выполнен на основании задания на проектирование и действующих нормативных документов:
- СН 4.02.01-03 "Отопление, вентиляция и кондиционирование воздуха»;
- СН 3.02.02-2019 "Общественные здания";
- СП 2.04.01-2020 "Строительная теплотехника";
- СН 1.03.02-2020 "Монтаж внутренних инженерных систем зданий и сооружений".
Расчетная температура наружного воздуха минус 21 ºС.

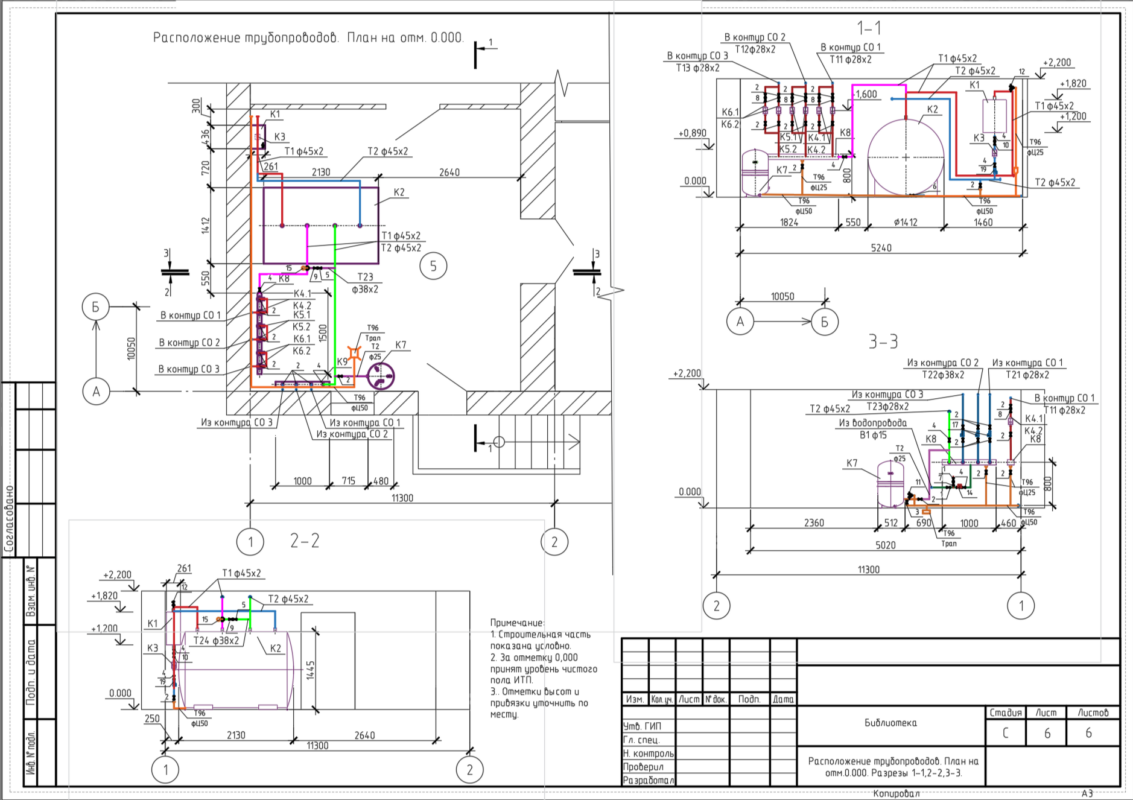

Источник теплоснабжения здания - электрический котел мощность 36.0 кВт установленный в подвале.
Теплоноситель для систем отопления - вода с параметрами 80-600/С.
Система отопления жилого дома запроектирована двухтрубная горизонтальная из труб из полипропилена. Трубопроводы отопления для контура 1 (подвал) проложены открыто, т.к. отсутствует воздействие прямых солнечных лучей. Трубопроводы отопления контура 2 (часть 1 этажа) проложены по потолку подвала магистральные трубопроводы, подключение отопительных приборов в штрабах стен. Трубопроводы отопления контура 3 часть 1 этажа) магистральные трубопроводы проложены частично по потолку подвала, далее с выходом на уровень пола 1 этажа и далее в полу и штрабах стен.
Приборы отопления существующие чугунные радиаторы. Для регулирования количества теплоносителя на подводках к отопительным приборам установлены термостатические вентили.
Вентиляция в здании приточно-вытяжная с естественным и искусственным побуждением.
Приток воздуха неорганизованный, через открывающиеся окна и двери.
Вытяжка предусматривается из санузлов (ВЕ1, ВЕ2) канальными вентиляторами настенными.
Механическая вытяжка из санузлов сблокирована с освещением в целях экономии электроэнергии.
Для притока воздуха в читальный зал предусмотрена установка клапанов приточных типа КИВ-125 (как аналог) в количестве трех штук. Воздуховоды систем вентиляции приняты из тонколистовой оцинкованной стали по ГОСТ 14918-80. Удаление воздуха системами ВЕ1,ВЕ2 предусматривается через воздуховоды ф125. Воздуховоды выводятся на улицу..
Воздуховоды, проложенные снаружи здания изолируются матами минераловатными прошивными толщиной 60 мм. Покровный слой - сталь тонколистовая оцинкованная по ГОСТ 14918-80.
Монтаж системы отопления и вентиляции вести согласно CП 1.03.02-2020 "Монтаж внутренних инженерных систем зданий и сооружений", а также рекомендации фирм-производителей оборудования.
Примененное в проекте оборудование принято по аналогу, с целью указания его технических характеристик и точек подключения, и не исключает применение оборудования других изготовителей при равноценных показателях, и определяется заказчиком на основе тендера.
