Отопление и вентиляция жилого 5 этажного здания г. Брянск

СПбГАСУ, Кафедра отопления, вентиляции и кондиционирования воздуха, дисциплина Теплоснабжение и вентиляция,
"Отопление и вентиляция жилого здания", 2016 год

Исходные данные:
Город и влажностные условия эксплуатации ограждений зданий - Брянск А
Расчетная температура наружного воздуха - tн = -24°С
Продолжительность и средняя температура воздуха отопительного периода - zот = 199 сут, tот = -2°С
Вариант плана первого этажа – 5
Этажность здания – 5
Высота этажа – 2,8 м
Высота подвала – 2,4 м
Характеристика системы отопления:
1) 2тр (двухтрубная)
2) Л (лучевая)
Ориентация главного фасада – СВ

Содержание
Исходные данные
1 Теплотехнический расчет
1.1 Конструкция наружной стены
1.2 Конструкция чердачного перекрытия
1.3 Конструкция покрытия над неотапливаемым подвалом
1.4 Окна и балконные двери (при ГСОП<7000)
1.5 Наружные двери
2 Расчет тепловых потерь здания
3 Характеристика и конструирование системы отопления
3.1 Расчет отопительных приборов
3.2 Гидравлический расчет трубопроводов системы отопления
Используемая литература
Приложения

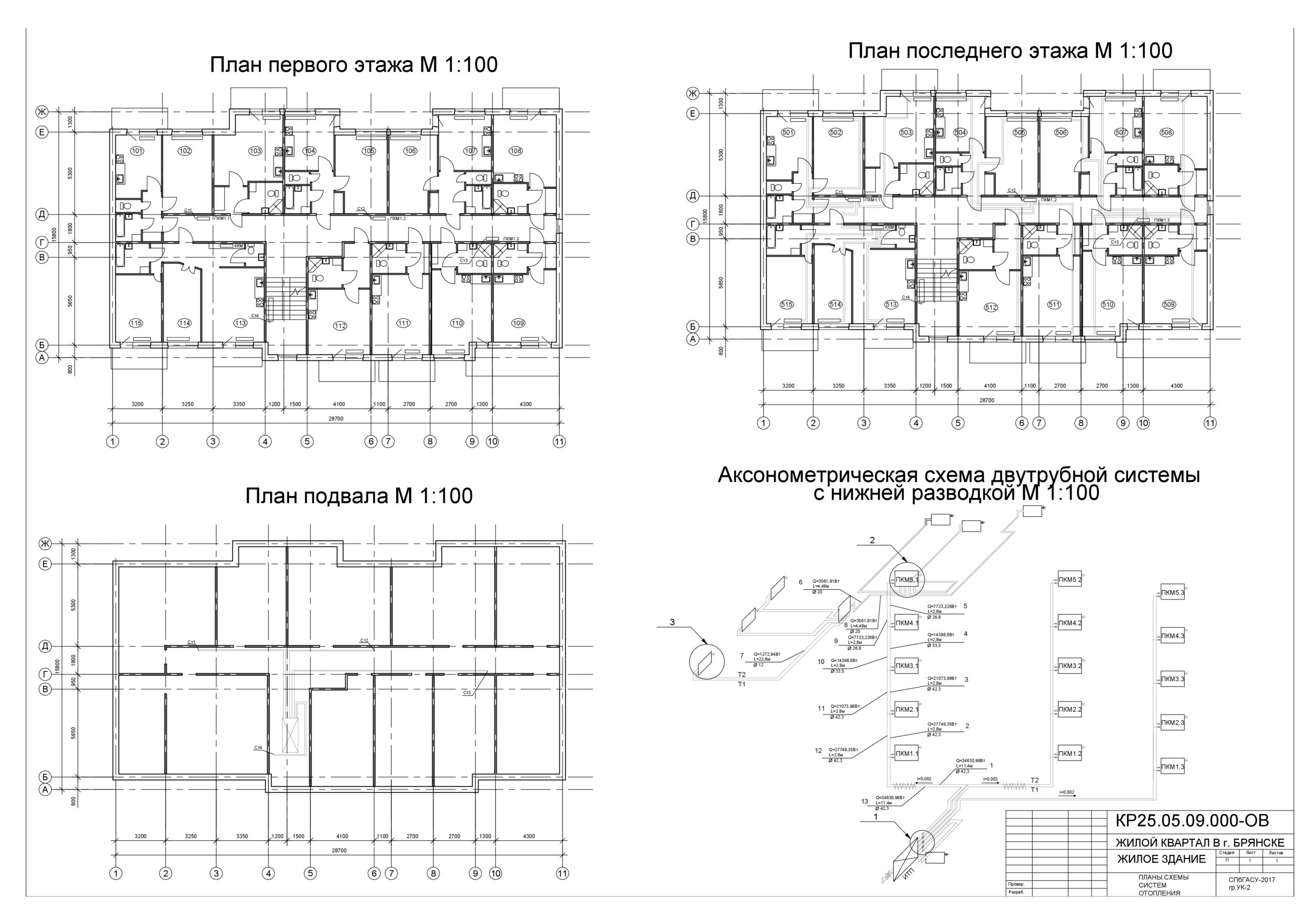

Состав: 1 лист: план первого и последнего этажа, план подвала, аксонометрическая схема двутрубной системы с нижней разводкой, ПЗ, Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Отопление и вентиляция жилого 5 этажного здания г. Брянск

Занина УК-2 записка тив.docx
Занина УК-2 тив.dwg
