Отопление многоквартирного четырехсекционные девятиэтажного жилого дома

Полтавский национальный технический университет имени Юрия Кондратюка
Кафедра ТГВ
Курсовой проект по дисциплине: "Отопление"
На тему: "Отопление жилого дома"
Полтава 2013

Разработана система отопления жилого дома на 2 подъезда. В первой секции дома рассчитана классическая однотрубная система отопления, во второй - двухтрубная с горизонтальной разводкой.

Задание на проектирование
Запроектировать систему централизованного отопления многоквартирного четырехсекционные девятиэтажного жилого дома в г.Винница.
Расчетный перепад температур в системе отопления: 105/70.
Расчетный перепад температур в тепловой сети: 150/70.
В первых двух секциях разработать однотрубную систему отопления с верхней разводкой и отопительными приборами типа КН-20. В ИТР устроить элеваторный узел смешивания.
В 3 и 4 секциях разработать двухтрубную систему отопления с горизонтальной разводкой и отопительными приборами типа МС-140-108. Гидравлическую увязку системы отопления выполнить с помощью термостатических клапанов HERZ-TS-98-V. В ИТР устроить узел смешения с ходовой клапан.

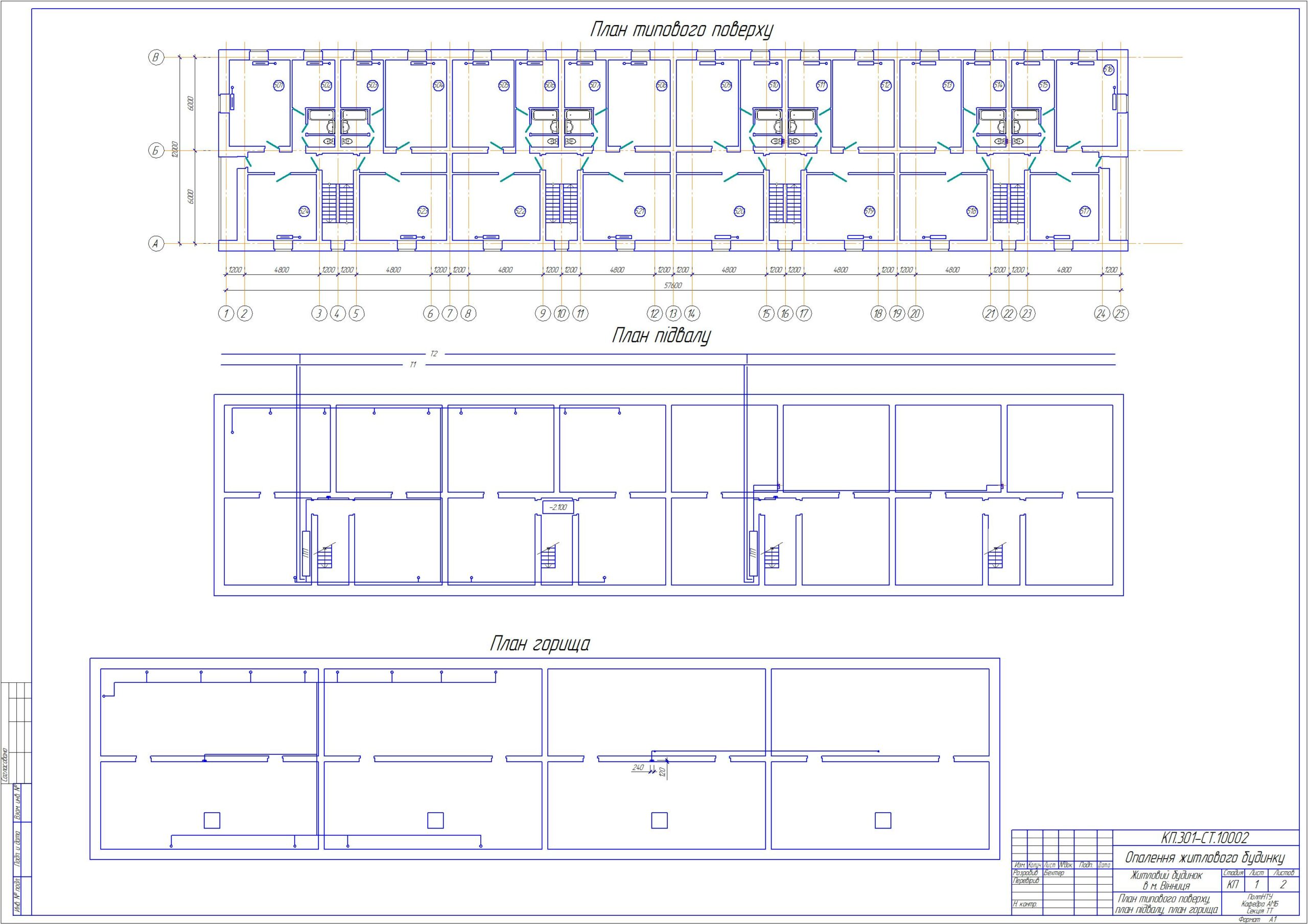

Состав: Аксонометрическая схема однотрубной системы отопления, аксонометрическая схема двухтрубной системы отопления, узел ИТР, узел ввода в квартиру, узел ОП, План типового этажа, план подвала, план чердака, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP3

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Отопление многоквартирного четырехсекционные девятиэтажного жилого дома

Гидравл расчет2.xlsx
Гидравлич_расчет.xlsx
дом.cdw.bak
дом_печать.cdw
дом_печать.cdw.bak
зміст.docx
ПЗ.doc
розрахДИЛЯНКИ.xlsx
РОЗРАХстояк.xlsx
РОЗРАХстояк2.xlsx
исходные данные.docx
