Отопление восьмиэтажного жилого дома

Рязанский институт (филиал) Московского государственного машиностроительного университета (МАМИ)
Кафедра Теплогазоснабжение и вентиляция
Курсовой проект по дисциплине "Отопление"
На тему: "Отопление восьмиэтажного жилого дома"
Рязань 2014

В данном проекте рассматривалась трассировка системы отопления для восьмиэтажного жилого дома.СИСТЕМА ОТОПЛЕНИЯ ЗДАНИЯ – ОДНОТРУБНАЯ С ВЕРХНЕЙ РАЗВОДКОЙ .

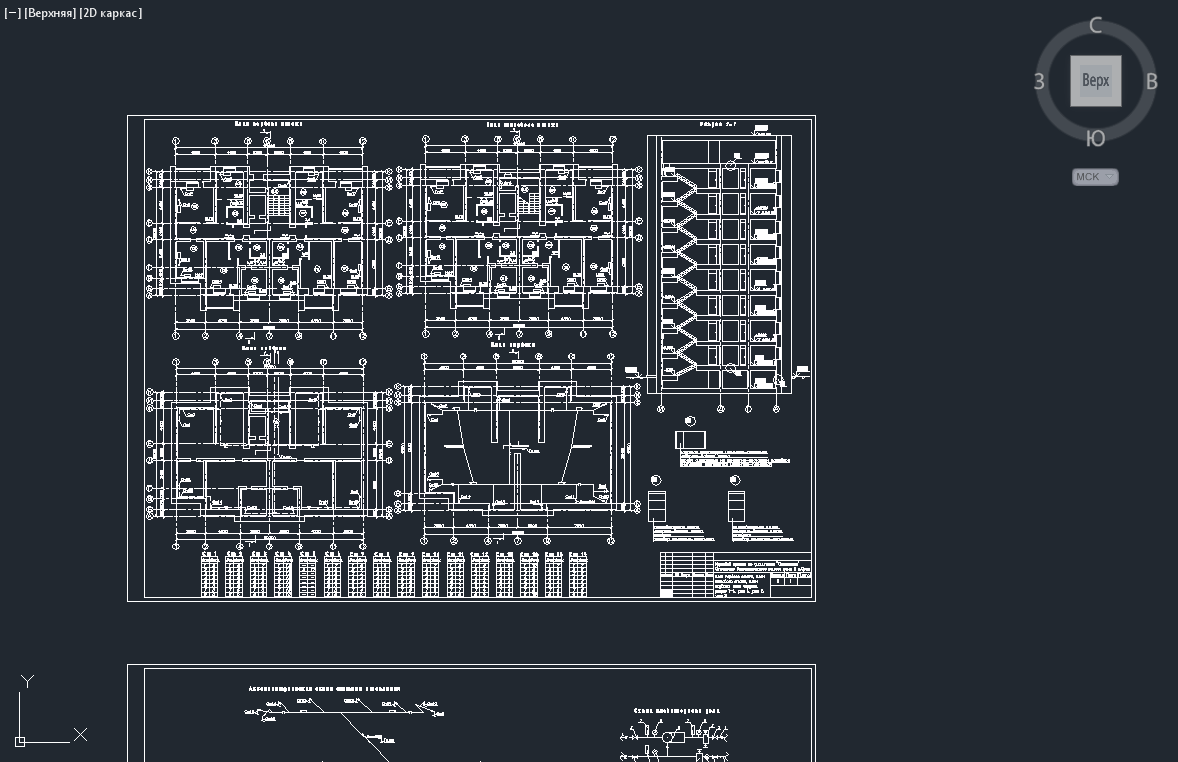

Графическая часть содержит план 1 этажа, план типового этажа, план подвала, план чердака, аксонометрическую схему системы отопления, узел ввода в отопительный прибор, схема элеваторного узла, график падения давлений.
Курсовой проект содержит 2 листа формата А1 и 54 листа пояснительной записки с точными расчётами.

ГЕОГРАФИЧЕСКИЙ РАЙОН СТРОИТЕЛЬСТВА ЗДАНИЯ – Г. ОРЁЛ
КЛИМАТИЧЕСКИЕ ДАННЫЕ РАЙОНА:
- РАСЧЕТНАЯ ЗИМНЯЯ ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА, РАВНАЯ СРЕДНЕЙ ТЕМПЕРАТУРЕ НАИБОЛЕЕ ХОЛОДНОЙ ПЯТИДНЕВКИ, ОБЕСПЕЧЕННОСТЬЮ 0,92
= -25 ºC
- РАСЧЕТНАЯ СКОРОСТЬ ВЕТРА В ЯНВАРЕ V =4,7 М/С
- СРЕДНЯЯ ТЕМПЕРАТУРА ОТОПИТЕЛЬНОГО ПЕРИОДА -2,4 ºC
- ПРОДОЛЖИТЕЛЬНОСТЬ ОТОПИТЕЛЬНОГО ПЕРИОДА Z = 199
- ВЛАЖНОСТНАЯ КЛИМАТИЧЕСКАЯ ЗОНА – НОРМАЛЬНАЯ.
ВАРИАНТ ПЛАНИРОВКИ-2
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЗДАНИЯ:
-ВОСЬМИ ЭТАЖНОЕ ЖИЛОЕ ЗДАНИЕ
-ВЫСОТА ЭТАЖА 1 – 3 М, ТИПОВОГО -3,1 М
-ОРИЕНТАЦИЯ ЗДАНИЯ – ВОСТОК
-СТЕНЫ ИЗ КИРПИЧА С УТЕПЛИТЕЛЕМ.

Состав: план 1 этажа, план типового этажа, план подвала, план чердака, аксонометрическую схему системы отопления, узел ввода в отопительный прибор, схема элеваторного узла, график падения давлений. Язык документа

Софт: AutoCAD 2012

Файлы:
пояснительная записка (Восстановлен) (Восстановлен) (Восстановлен).docx
Отопление_лист1.dwg
