Предназначен для охлаждения измеряемой среды поступающей в полости измерителя давления.
Рабочее давление: 40 МПа
Марка стали: 12Х18Н10Т
Резьба присоединения: M20×1,5 наружная / M20×1,5 внутренняя
Материал корпуса: yержавеющая сталь
Максимальная температура на входе охладителя: 280 °C
Наружный диаметр: 28
Техническая документация: ТУ 1462-001-255-41174-2016
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -

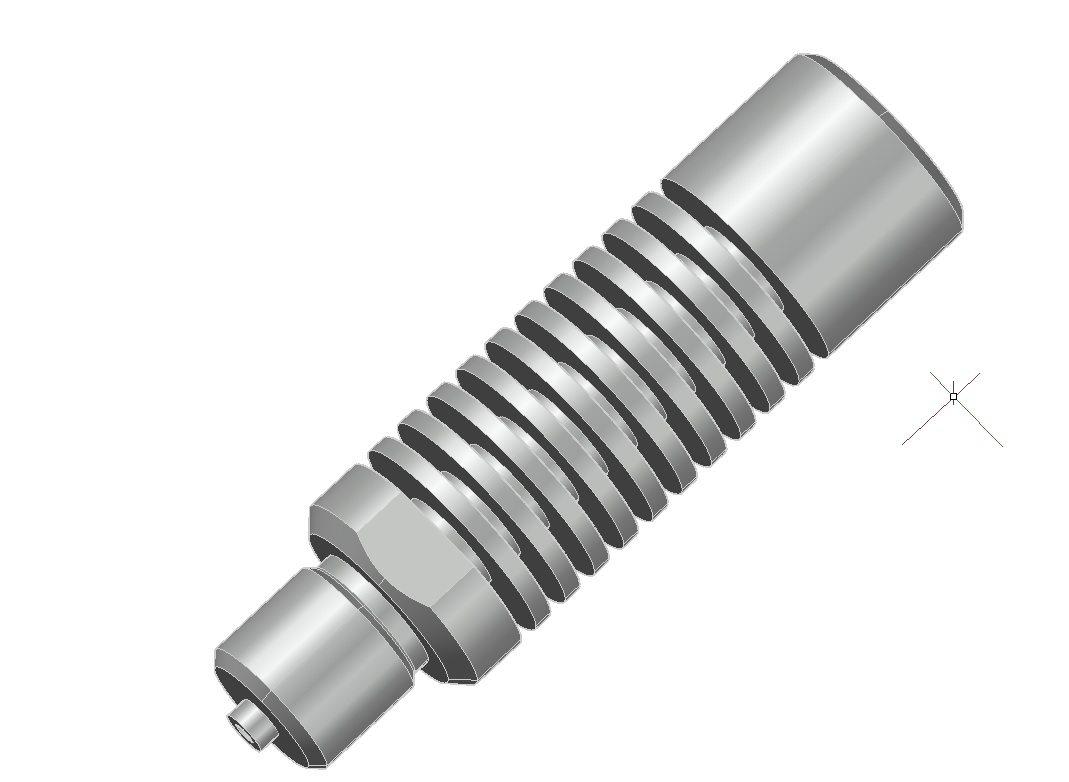

- Отвод-охладитель OC100-OX28
Отвод-охладитель OC100-OX28
0
7
320
22
0
Бесплатно
Сообщить о проблеме
Автор
sergei
Дата
27.02.2018
Язык
Русский
Состав
модель одной деталью
Софт
AutoCAD 2010
Как открыть?
Содержимое архива
-
Отвод-охладитель.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
