Проектом предусмотрено переустройство надземной теплосети при строительстве автомобильной дороги. Существующая теплосеть проложена на металлических опорах на высоте 2,1 м. Тепловая сеть состоит из двух трубопроводов Д=133 мм. Проектом предусмотрено устройство тепловой сети бесканальным способом, а под автомобильной дорогой в туннеле (1,5х1,8 м). С двух сторон тоннеля на входе и выходе трубопровода предусмотрено устройство неподвижных опор и двух тепловых камер для установки запорной арматуры.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Переустройство теплосети при строительстве дороги
Переустройство теплосети при строительстве дороги
0
1
133
3
0
40
Автор
саша
ашас
Дата
24.03.2022
Язык
Украинский
Состав

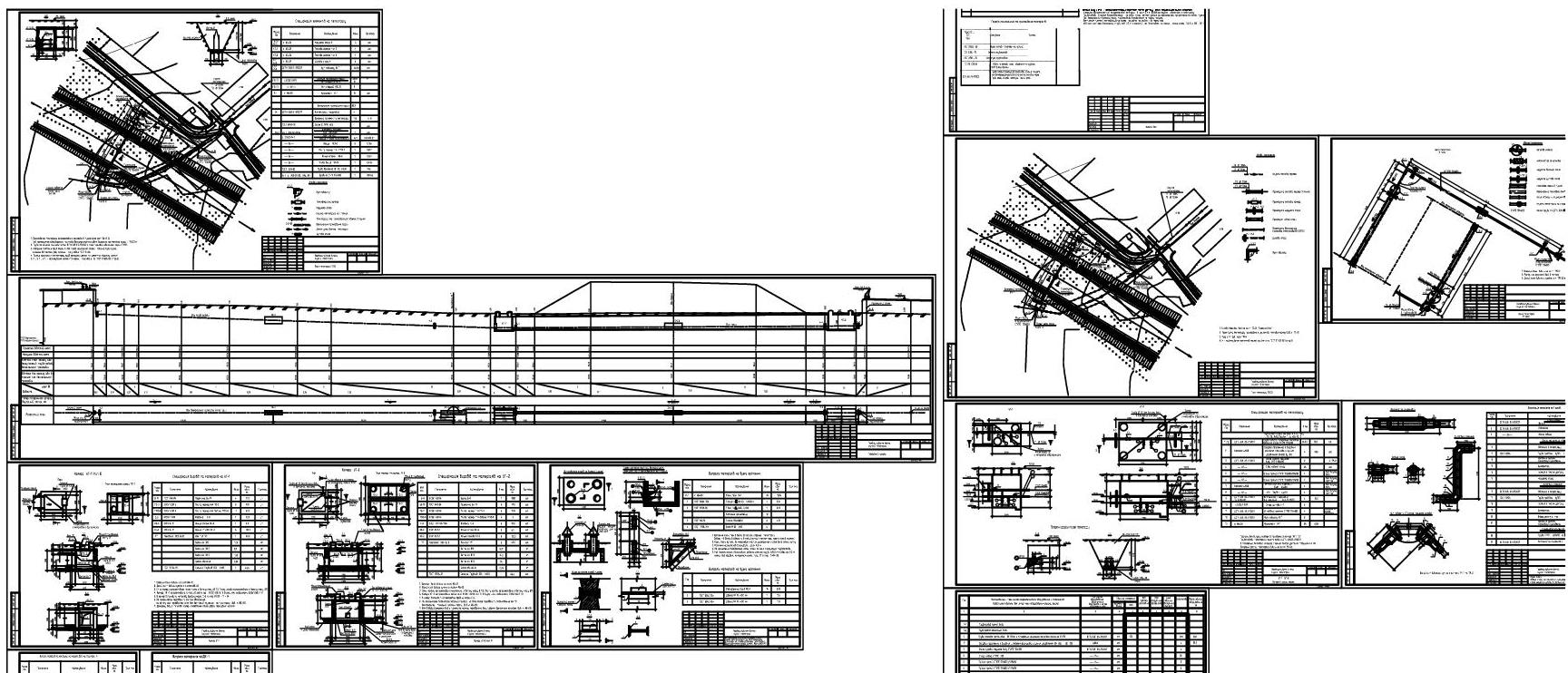

Архитектурно-строительные чертежи: план сети, продольный профиль, тепловые камеры, дренажный колодец. Чертежи марки ТМ: схема теплотрассы, разрезы сети, узлы. Пояснительная записка
Софт
AutoCAD 2007
Как открыть?
Содержимое архива
-
пояснит.doc
-
теплотрасса .dwg
