Прибор учета тепловой энергии DIO-99ТСП

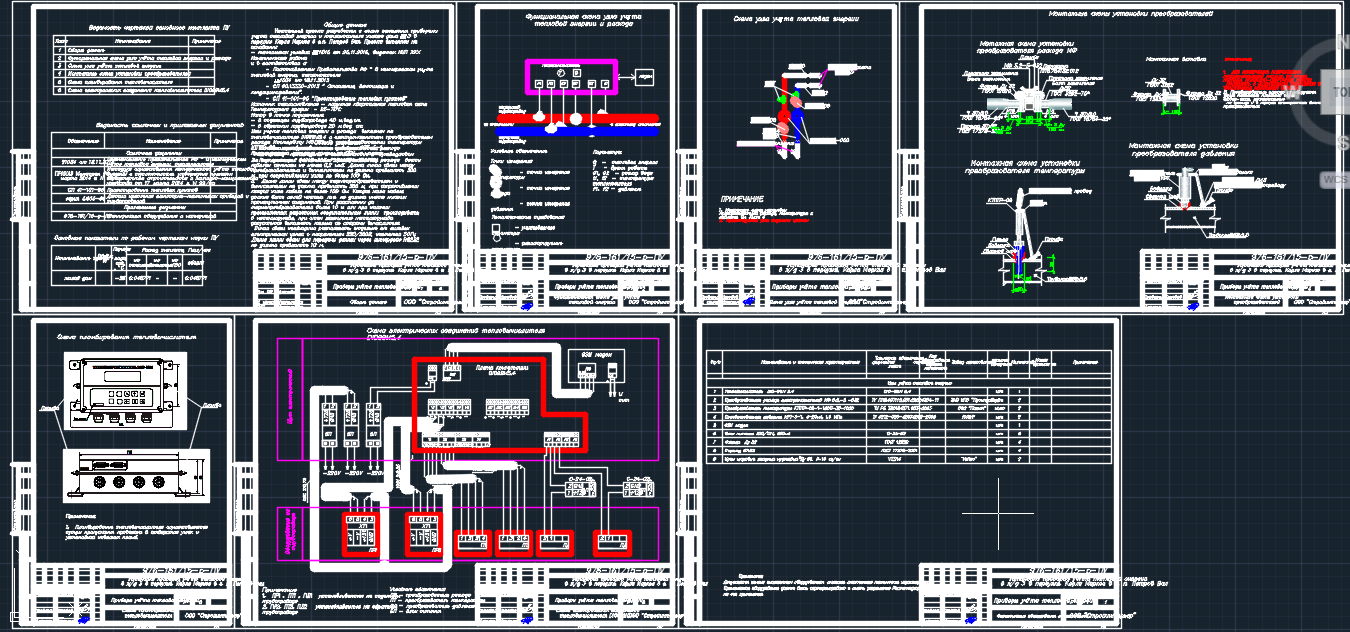

Разработан проект узла учета тепловой энергии жилого дома.
Использованы: преобразователи расхода электромагнитные Мастерфлоу, теплосчетчик DIO-99ТСП

Общие данные
Настоящий проект разработан с целью оснащения приборами учёта тепловой энергии и теплоносителя жилого дома.
Источник теплоснабжения - наружная квартальная тепловая сеть
Температурный график - 95-70 С
Напор в точке подключения:
- в подающем трубопроводе 40 м.вод.ст.
- в обратном трубопроводе 20 м.вод. ст.
Узел учёта тепловой энергии и расхода выполнен на тепловычислителе DIO99M5.4 с электромагнитным преобразователем расхода МастерФлоу МФ 5.2-Б, преобразователями температуры КТПТР-08 и преобразователями давления КРТ-5-1. Предусмотрена передача данных по GSM - модему.

Состав: ПЗ, СБ Язык документа

Софт: nanoCAD 5.4
