В помещении ИТП располагается оборудование для приготовления воды на нужды ГВС, систем отопления и вентиляции.
В ИТП поступает сетевая вода согласно «Техническим условиям» с параметрами 95-70˚C от централизованного источника тепла.
Давление в подающем трубопроводе – 4,5 атм.; в обратном трубопроводе – 2 атм.
Суммарная тепловая нагрузка теплового пункта составляет 0,35 Гкал/ч.
Система теплоснабжения вентиляции присоединяется к тепловой сети напрямую, система отопления через разборный теплообменник«Alfa-Laval». Система горячего водоснабжения закрытая, одноступенчатая, через емкостной водоподогреватель «бойлер».
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Проект ИТП Центра обработки данных
Проект ИТП Центра обработки данных
0
0
109
0
0
60
Сообщить о проблеме
Автор
Дата
01.03.2021
Язык
Русский
Состав

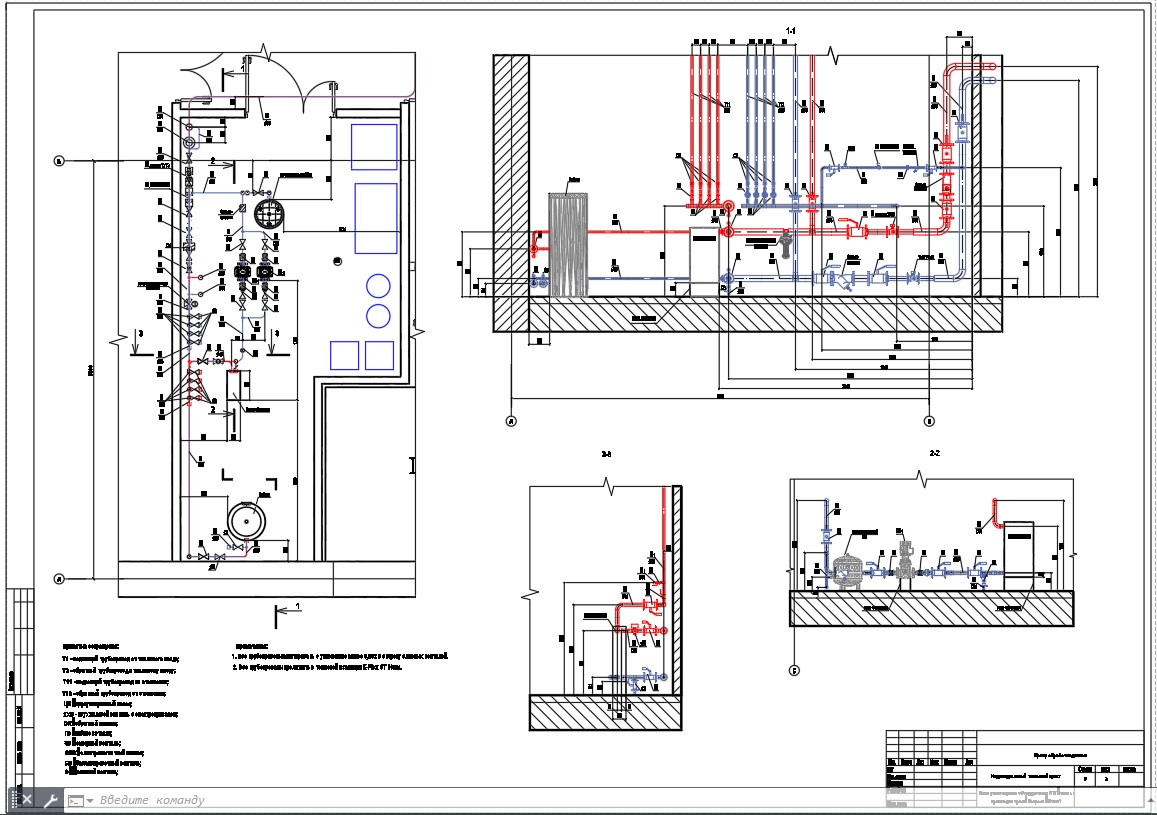

Общие данные, Принципиальная схема ИТП, План размещения оборудования ИТП, схемы прокладки трасс. Разрезы. Этаж 1 , Схема прокладки трубопроводов теплового ввода. Этаж 1
